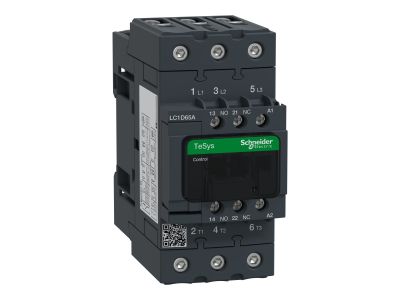

Stycznik mocy TeSys D 65A 3P 30KW 400V AC 1NO 1NC AC-3 zaciski EVK skrzynkowe | LC1D65AV7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy Schneider Electricder Electric TeSys D o symbolu LC1D65AV7 to trójbiegunowe urządzenie przeznaczone do łączenia obwodów w kategoriach AC-1, AC-3 i AC-4. Prąd łączeniowy 65 A w kategorii AC-3 (przy 440 V) umożliwia bezpieczne sterowanie silnikami o mocy do 30 kW (przy 400 V AC), a zastosowanie zacisków EverLink zapewnia pewne i trwałe połączenie przewodów. Dzięki wbudowanym stykom pomocniczym 1 NO + 1 NC oraz znamionowemu napięciu izolacji 690 V stycznik sprawdza się w wymagających aplikacjach przemysłowych i budynkowych.

• Prąd łączeniowy Ie = 65 A (AC-3, 440 V): gwarantuje bezpieczną pracę przy sterowaniu silnikami o znacznej mocy bez ryzyka przegrzania styków.
• Moc silnika do 30 kW (380…400 V AC, AC-3): pozwala na niezawodne załączanie i wyłączanie trójfazowych silników asynchronicznych w układach rozruchowych i przełącznikach gwiazda-trójkąt.
• Zaciski EverLink (obwód zasilania): zapewniają pewny montaż przewodów o przekroju do 35 mm², redukując czas instalacji i ryzyko poluzowania połączeń.
• Trwałość mechaniczna 6 milionów cykli: świadczy o wysokiej niezawodności i długiej żywotności bez konieczności częstej wymiany urządzenia.
• Styki pomocnicze 1 NO + 1 NC: umożliwiają realizację dodatkowych obwodów sygnalizacji, sterowania lub sprzężeń zwrotnych bez stosowania zewnętrznych przekaźników.

Zgodność z Normami

Stycznik LC1D65AV7 spełnia wymagania norm IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, CSA C22.2 Nr 14 oraz UL 508. Posiada certyfikaty CCC, CSA, GOST i UL, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.

Zastosowanie

Stycznik TeSys D przeznaczony jest do sterowania odbiornikami w różnych kategoriach użytkowania, z naciskiem na aplikacje silnikowe i rezystancyjne. Sprawdza się w układach wymagających częstego łączenia oraz wysokiej trwałości mechanicznej i elektrycznej.

• Sterowanie trójfazowymi silnikami indukcyjnymi w układach rozruchowych, przełącznikach gwiazda-trójkąt i softstartach (kategoria AC-3).
• Załączanie i wyłączanie obciążeń rezystancyjnych, takich jak piece przemysłowe, grzałki czy nagrzewnice (kategoria AC-1).
• Automatyka budynkowa – sterowanie pompami, wentylatorami, sprężarkami i innymi odbiornikami w instalacjach komercyjnych i przemysłowych.
• Sygnalizacja i sterowanie w systemach PLC oraz rozdzielnicach – wykorzystanie styków pomocniczych do przesyłania informacji o stanie łącznika.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na szynie TH35 (zgodnie z DIN) lub na płycie montażowej. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta: dla obwodu sterowania 1,7 Nm, dla obwodu zasilania 5 Nm (przewody 1…25 mm²) lub 8 Nm (przewody 25…35 mm²). Przekrój przewodów dobrać do prądu obciążenia oraz wymaganej koordynacji z bezpiecznikami dobezpieczającymi (zalecane gG 125 A przy 690 V).

FAQ

• Czy stycznik nadaje się do pracy ciągłej w kategorii AC-1? Tak, w kategorii AC-1 znamionowy prąd łączeniowy wynosi 80 A (przy 440 V), co pozwala na bezpieczną pracę z obciążeniami rezystancyjnymi, takimi jak piece czy grzałki.
• Jakie bezpieczniki dobezpieczające są zalecane dla obwodu zasilania? Dla koordynacji typu 1 i 2 zaleca się bezpieczniki gG 125 A przy napięciu 690 V. Dla obwodu sygnalizacyjnego stosuje się bezpieczniki 10 A gG zgodnie z IEC 60947-5-1.
• Jaka jest trwałość mechaniczna stycznika? Stycznik posiada trwałość mechaniczną 6 milionów cykli, co w połączeniu z trwałością elektryczną 1,45 Mcykli w AC-3 (65 A) zapewnia długoletnią niezawodność nawet w aplikacjach wymagających częstego łączenia.
