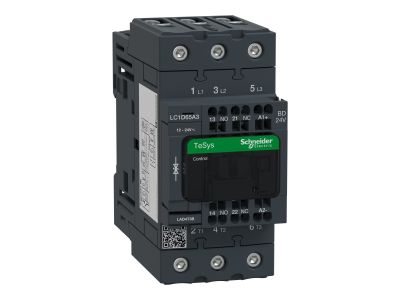

Stycznik mocy TeSys D 65A 3P 30KW 24V DC 1NO 1NC AC-3 zaciski EVK sprężynowe | LC1D65A3BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1D65A3BD firmy Schneider Electricder Electric to kompaktowe urządzenie przeznaczone do sterowania odbiornikami trójfazowymi w kategorii AC-3. Dzięki prądzie znamionowemu 65 A i mocy 30 kW zapewnia bezpieczne przełączanie silników klatkowych oraz innych obciążeń indukcyjnych. Zastosowanie cewki sterowanej napięciem 24 V DC oraz trzech biegunów głównych gwarantuje precyzyjne i energooszczędne działanie w instalacjach automatyki budynkowej i przemysłowej. Wbudowane styki pomocnicze 1NO+1NC umożliwiają sygnalizację stanu lub realizację układów samopodtrzymania. Wyposażony w szybkie zaciski sprężynowe EVK, które skracają czas montażu i eliminują konieczność stosowania narzędzi.

• Prąd znamionowy 65 A (AC-3): Umożliwia bezpieczną pracę w obwodach silnikowych o znacznym obciążeniu bez ryzyka przegrzania styków, nawet przy częstym łączeniu.
• Moc 30 kW (AC-3, 400 V): Idealny do bezpośredniego sterowania silnikami trójfazowymi o tej mocy, zapewniając odpowiedni zapas przeciążeniowy.
• Cewka 24 V DC: Zmniejsza zużycie energii w porównaniu do cewek AC, a niskie napięcie zwiększa bezpieczeństwo personelu podczas konserwacji.
• Styki pomocnicze 1NO+1NC: Gotowy do realizacji funkcji sygnalizacyjnych (np. załączony/wyłączony) oraz układów samopodtrzymania bez konieczności stosowania dodatkowych modułów.
• Zaciski sprężynowe EVK: Umożliwiają szybki, beznarzędziowy montaż przewodów o przekroju do 16 mm², redukując czas instalacji o nawet 50% w porównaniu do zacisków śrubowych.

Zgodność z Normami

Stycznik TeSys D LC1D65A3BD został zaprojektowany i wyprodukowany zgodnie z międzynarodowymi normami bezpieczeństwa, posiada oznaczenie CE. Produkt spełnia wymagania standardów DIN oraz europejskich dyrektyw niskonapięciowych i dotyczących kompatybilności elektromagnetycznej, co gwarantuje niezawodność w instalacjach przemysłowych i budynkowych.

Zastosowanie

Dzięki wysokiej wydajności i wszechstronności stycznik LC1D65A3BD znajduje zastosowanie w wielu układach sterowania i automatyki:

• Sterowanie silnikami trójfazowymi (kategoria AC-3) w maszynach, pompach, wentylatorach i kompresorach.
• Łączenie obciążeń rezystancyjnych (ogrzewanie, piece) w instalacjach o prądzie do 65 A.
• Impulsowe sterowanie stycznikami większej mocy, przekaźnikami oraz wejściami PLC w szafach sterowniczych.
• Realizacja układów samopodtrzymania i sygnalizacji stanu za pomocą wbudowanych styków pomocniczych.

Wskazówki Montażowe

Montaż oraz wszelkie prace konserwacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania obwodu głównego i sterowania. Stycznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Zaciski sprężynowe EVK – użyj odpowiedniego wkrętaka płaskiego (szer. 3,5 mm) do otwarcia sprężyny (wg instrukcji producenta). Dokręcaj przewody zgodnie z zalecanym momentem (ok. 0,8 Nm dla EVK, ale zawsze sprawdź dokumentację). Przekrój przewodów dobieraj do prądu znamionowego (65 A) i temperatury otoczenia. Po zakończeniu montażu sprawdź poprawność działania styków pomocniczych i głównych.

FAQ

• Czy stycznik może pracować przy napięciu cewki 24 V AC? Nie – cewka jest przystosowana wyłącznie do napięcia 24 V DC. Podanie napięcia przemiennego może uszkodzić uzwojenie.
• Jakiej kategorii użytkowania odpowiada prąd 65 A? Wartość 65 A podana w nazwie dotyczy kategorii AC-3 (silniki klatkowe). Dla kategorii AC-1 (obciążenia rezystancyjne) dopuszczalny prąd jest wyższy – zwykle ok. 80-100 A (szczegóły w karcie katalogowej).
• Czy stycznik można montować w pozycji poziomej? Producent dopuszcza montaż w dowolnej pozycji, jednak zaleca się ustawienie pionowe (dla optymalnego odprowadzania ciepła). W pozycji poziomej sprawdź dopuszczalne obciążenie w dokumentacji.
