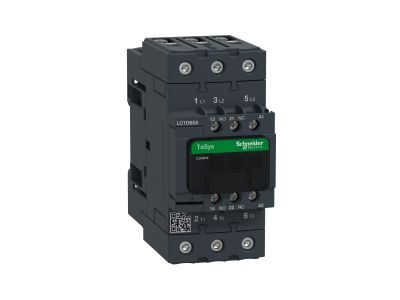

Stycznik mocy TeSys D 65A 3P 30KW 220V AC 1NO 1NC AC-3 zaciski EVK skrzynkowe | LC1D65AM7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy Schneider Electricder Electric TeSys D LC1D65AM7 to trójbiegunowy aparat łączeniowy o prądzie łączeniowym Ie 65 A w kategorii AC-3, przystosowany do napięcia cewki 220 V AC. Dzięki mocy silnika sięgającej 30 kW (przy 400 V AC) sprawdza się w zastosowaniach przemysłowych wymagających niezawodnego sterowania odbiornikami. Wyposażony w styki pomocnicze 1 NO + 1 NC oraz innowacyjne zaciski EverLink, zapewnia bezpieczne i trwałe przyłącze przewodów o przekroju do 35 mm².

• Prąd łączeniowy Ie 65 A (AC-3): umożliwia bezpieczne sterowanie silnikami o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie cewki 220 V AC: kompatybilne z typowymi instalacjami przemysłowymi i budynkowymi, ułatwia integrację z istniejącym układem sterowania.
• Styki pomocnicze 1 NO + 1 NC: rozszerzają funkcjonalność stycznika – można je wykorzystać do sygnalizacji stanu, blokad lub przekazywania impulsów do układów PLC.
• Zaciski EverLink BTR: specjalna konstrukcja śrubowa gwarantuje pewny i powtarzalny docisk przewodu (1…35 mm²), minimalizując ryzyko luzowania w czasie eksploatacji.
• Trwałość mechaniczna 6 Mcykli: przekłada się na długi okres bezawaryjnej pracy, nawet w aplikacjach o dużej liczbie łączeń.

Zgodność z Normami

Stycznik został zaprojektowany i przebadany zgodnie z normami IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, CSA C22.2 Nr 14 oraz UL 508. Posiada certyfikaty CCC, CSA, GOST i UL, co potwierdza jego bezpieczeństwo i zgodność z wymaganiami stosowanymi na rynkach globalnych.

Zastosowanie

Stycznik TeSys D LC1D65AM7 przeznaczony jest do pracy w układach sterowania silnikami oraz obciążeniami rezystancyjnymi. Sprawdza się w instalacjach budynków przemysłowych, komercyjnych i użyteczności publicznej.

• Sterowanie trójfazowymi silnikami indukcyjnymi w kategoriach AC-3 i AC-4 (do 65 A / 30 kW przy 400 V).
• Załączanie i wyłączanie obciążeń rezystancyjnych (AC-1) takich jak grzałki, piece oporowe – prąd Ie 80 A przy 440 V.
• Współpraca z przekaźnikami, stycznikami pomocniczymi, PLC oraz systemami automatyki budynkowej (BMS).
• Zastosowanie w układach rozruchu bezpośredniego, odwracania kierunku wirowania oraz łączenia w gwiazdę/trójkąt.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przystosowane jest do montażu na płycie lub na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową – dla zacisków głównych EverLink dopuszcza się przewody o przekroju 1…35 mm² (elastyczne/sztywne). Moment dokręcania: obwód sterowania – 1,7 N·m (śrubokręt płaski 6 mm lub Philips nr 2); obwód zasilający – 5 N·m dla przewodów 1…25 mm², 8 N·m dla 25…35 mm² (klucz sześciokątny 4 mm). Należy stosować się do zaleceń dokumentacji producenta.

FAQ

• Jakie napięcie cewki posiada stycznik LC1D65AM7? Cewka jest przystosowana do napięcia 220 V AC (50/60 Hz).
• Ile styków pomocniczych ma ten model? Stycznik wyposażono w jeden zestyk zwierny (1 NO) i jeden rozwierny (1 NC), umożliwiające przekazywanie sygnałów sterowniczych.
• W jakich kategoriach użytkowania może pracować? Urządzenie jest certyfikowane do pracy w kategoriach AC-1, AC-3 i AC-4, co pozwala na sterowanie zarówno obciążeniami rezystancyjnymi, jak i silnikami o podwyższonych wymaganiach łączeniowych.
