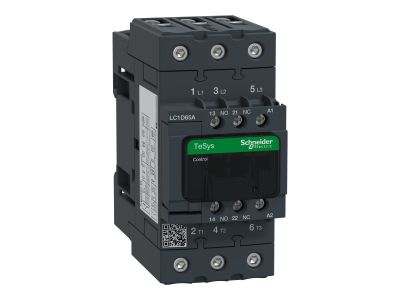

Stycznik mocy TeSys D 65A 3P 30kW 115V AC 1NO 1NC AC-3 zaciski EVK skrzynkowe | LC1D65AFE7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1D65AFE7 firmy Schneider Electricder Electric to 3-biegunowe urządzenie przeznaczone do sterowania silnikami o mocy do 30 kW przy 400 V (kategoria AC-3). Dzięki prądzie znamionowym 65 A oraz kompaktowej szerokości 55 mm zapewnia bezpieczną i niezawodną pracę w wymagających aplikacjach przemysłowych. Cewka sterująca 115 V AC 50/60 Hz oraz wbudowane styki pomocnicze 1NO+1NC (z certyfikatem lustrzanym dla styku NC) umożliwiają elastyczne konfiguracje w układach automatyki.

• Prąd znamionowy 65 A (AC-3): gwarantuje bezawaryjną pracę w obwodach silnikowych o dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• Moc silnika 30 kW przy 400 V: optymalne dopasowanie do typowych napędów przemysłowych i komercyjnych.
• Wbudowane styki pomocnicze 1NO+1NC: styk NC z certyfikatem lustrzanym (mirror contact) zapewnia bezpieczne odzwierciedlenie stanu styków głównych – kluczowe w układach bezpieczeństwa.
• Zaciski zasilania EverLink BT R (śrubowe): trwałe i niezawodne połączenie przewodów o dużym przekroju, ułatwiające montaż i konserwację.
• Kompaktowa szerokość 55 mm: oszczędność miejsca w rozdzielnicy, montaż na szynie DIN TH35 lub za pomocą śrub.
• Wysoka żywotność mechaniczna i elektryczna: do 3600 cykli na godzinę przy temperaturze otoczenia do 60°C – idealne do pracy ciągłej w trudnych warunkach.

Zgodność z Normami

Stycznik LC1D65AFE7 posiada certyfikaty zgodności z wieloma międzynarodowymi standardami, w tym IEC, UL, CSA, CCC, EAC oraz Marine. Spełnia wymogi dyrektyw Unii Europejskiej (oznakowanie CE) i jest zgodny z programem Green Premium, co oznacza pełną transparentność w zakresie zgodności z przepisami RoHS i REACH oraz ujawniania informacji o wpływie na środowisko.

Zastosowanie

Dzięki parametrom i zabudowie modułowej stycznik TeSys D sprawdza się w różnorodnych instalacjach sterowania silnikami oraz innymi odbiornikami prądu przemiennego.

• Sterowanie silnikami asynchronicznymi w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach (kategoria AC-3).
• Łączenie i rozłączanie obwodów rezystancyjnych i oświetleniowych (kategoria AC-1).
• Praca w układach automatyki budynkowej – impulsowe załączanie styczników nadrzędnych, przekaźników lub modułów PLC.
• Zastosowania w przemyśle stoczniowym i morskim dzięki certyfikatowi Marine.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (eksploatacja urządzeń elektroenergetycznych). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 lub mocowania śrubowego. Przekrój przewodów należy dobrać do prądu znamionowego (65 A) zgodnie z obowiązującymi normami. Zaciski śrubowe dokręcać momentem podanym w dokumentacji producenta. Styk pomocniczy NC z certyfikatem lustrzanym może być używany w obwodach bezpieczeństwa – przed podłączeniem sprawdź poprawność działania.

FAQ

• Czy stycznik ma wbudowane podświetlenie? Stycznik LC1D65AFE7 nie jest wyposażony w moduł podświetlenia. Do sygnalizacji stanu zaleca się użycie zewnętrznych lamp kontrolnych lub podłączenie wskaźnika LED przez odpowiedni moduł (np. przekaźnik pomocniczy).
• Jaki jest stopień ochrony stycznika? Producent nie podaje bezpośredniego stopnia IP dla tego modelu. Aparatura modułowa montowana w rozdzielnicy znajduje się w obudowie o odpowiednim IP (co najmniej IP20 dla ochrony przed dotykiem). Sam stycznik wymaga osłony przed pyłem i wilgocią – zaleca się zabudowę w szafie sterowniczej.
• W jakim trybie pracy działa stycznik? Podstawowym trybem pracy jest kategoria AC-3 (sterowanie silnikami – załączanie i wyłączanie podczas pracy). Może być również stosowany w kategorii AC-1 (obciążenia rezystancyjne) przy odpowiednim prądzie. Styk pomocniczy NC posiada certyfikat lustrzany, co umożliwia jego zastosowanie w obwodach bezpieczeństwa (zgodnie z wymaganiami IEC 60947-5-1).
