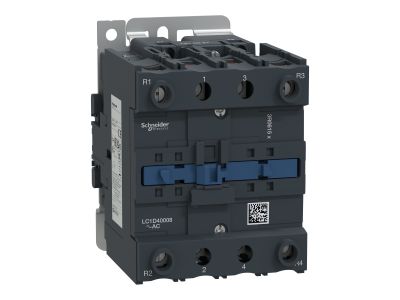

Stycznik mocy TeSys D 60A 4P 110V AC 2NO 2NC AC-1 zaciski śrubowe | LC1D40008F7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1D40008F7 to 4-biegunowy stycznik o prądzie łączeniowym 60 A w kategorii użytkowania AC-1, wyposażony w cewkę sterującą 110 V AC. Dzięki konfiguracji styków 2NO+2NC oraz zaciskom śrubowym zapewnia elastyczne i bezpieczne łączenie obwodów rezystancyjnych. Urządzenie przystosowane do montażu na płycie lub szynie DIN, co ułatwia integrację w rozdzielnicach przemysłowych.

• Prąd 60 A w AC-1: Gwarantuje bezpieczną i niezawodną pracę przy obciążeniach rezystancyjnych, takich jak grzałki czy piece oporowe, bez ryzyka przegrzania styków.
• 4 bieguny z zestawem styków 2NO+2NC: Umożliwia elastyczne konfigurowanie obwodów sterowania i zasilania, w tym separację obwodów sygnałowych od mocy.
• Napięcie łączeniowe 690 V AC / 300 V DC: Zapewnia wysoką uniwersalność zastosowań w instalacjach przemysłowych zarówno prądu przemiennego, jak i stałego.
• Wysoka trwałość mechaniczna (6 Mcykli) i niezawodność (B10d = 1 369 863 cykli): Przekłada się na długą żywotność urządzenia i minimalne koszty eksploatacji w wymagających aplikacjach.
• Zaciski śrubowe – przekrój przewodów do 35 mm² (moc) i 4 mm² (sterowanie): Ułatwiają szybki i pewny montaż przewodów o dużym przekroju, typowych dla instalacji przemysłowych.

Zgodność z Normami

Stycznik LC1D40008F7 spełnia wymagania norm IEC 60947-4-1, EN 60947-4-1, IEC 60947-5-1 i EN 60947-5-1. Posiada certyfikaty UL 508 oraz CSA C22.2 Nr 14, a także zatwierdzenia BV, CCC, DNV, GL, GOST, LROS (Lloyds register of shipping) i RINA. Urządzenie oznakowane jest znakiem CE.

Zastosowanie

Stycznik mocy TeSys D dedykowany jest przede wszystkim do łączenia obwodów o charakterze rezystancyjnym w aplikacjach przemysłowych. Jego parametry i wytrzymałość sprawdzają się w następujących scenariuszach:

• Sterowanie nagrzewnicami elektrycznymi, grzałkami i piecami oporowymi
• Załączanie obwodów oświetlenia przemysłowego o dużym obciążeniu (np. lampy halogenowe)
• Łączenie obwodów pomocniczych w rozdzielnicach i szafach sterowniczych
• Jako stycznik główny w układach automatyki budynkowej i przemysłowej (kategoria przepięciowa III)

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód nie jest pod napięciem. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej. Momenty dokręcania zacisków: obwód mocy – 8 Nm (dla przewodów 25–35 mm²), obwód sterowania – 1,7 Nm. Przekrój przewodów dobierz zgodnie z obciążeniem i parametrami stycznika. Stosuj bezpieczniki dobezpieczające zgodnie z zaleceniami producenta (np. 80 A gG dla koordynacji typ 2).

FAQ

• Czy stycznik nadaje się do obwodów prądu stałego (DC)? Tak, napięcie łączeniowe dla obwodu mocy wynosi 300 V DC, co pozwala na zastosowanie m.in. w układach zasilania bateryjnego.
• Jakie są wymiary gabarytowe i sposób montażu? Wymiary nie zostały podane w danych producenta. Montaż odbywa się na szynie DIN (TH35) lub płycie. Szczegółowe wymiary znajdziesz w karcie katalogowej.
• Jakie bezpieczniki dobezpieczające są rekomendowane? Producent zaleca bezpieczniki gG 80 A przy napięciu 690 V dla koordynacji typ 1 i typ 2. Należy je dobrać zgodnie z instalacją.
