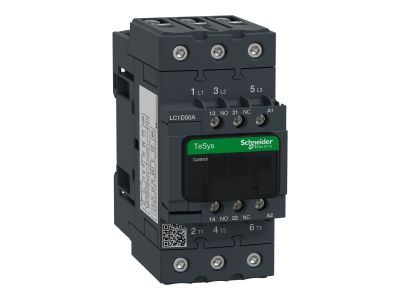

Stycznik mocy TeSys D 50A 3P 22KW 48V AC 1NO 1NC AC-3/AC-3e zaciski EVK skrzynkowe | LC1D50AE7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D50AE7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 50 A w kategorii AC-3 oraz AC-3e, co pozwala na efektywne sterowanie silnikami o mocy do 22 kW przy napięciu 400 V AC. Wyposażony w cewkę sterującą na napięcie 48 V AC, stycznik ten idealnie wpisuje się w systemy automatyki wymagające bezpiecznego napięcia sterowniczego.

• Technologia zacisków EverLink (EVK): Innowacyjne zaciski skrzynkowe zapewniają stały nacisk na przewody, co eliminuje ryzyko poluzowania się połączeń pod wpływem drgań lub cykli termicznych, zwiększając tym samym bezpieczeństwo pożarowe i ciągłość pracy.
• Zintegrowane styki pomocnicze: Urządzenie posiada wbudowaną konfigurację styków 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co umożliwia łatwą integrację z układami sygnalizacji i blokad elektrycznych.
• Wysoka trwałość mechaniczna i elektryczna: Seria TeSys D słynie z długiej żywotności, co przekłada się na rzadsze przestoje serwisowe i niższe koszty eksploatacji instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w globalnych systemach elektroenergetycznych. Stycznik spełnia wymagania normy IEC/EN 60947-4-1, dotyczącej aparatury niskonapięciowej, oraz posiada certyfikację UL i CSA. Dzięki pełnej zgodności z dyrektywami RoHS i REACH, urządzenie jest bezpieczne dla środowiska i użytkowników, spełniając najwyższe standardy jakościowe stawiane przed nowoczesną aparaturą modułową.

Zastosowanie

Stycznik LC1D50AE7 jest niezwykle wszechstronny i znajduje zastosowanie w szerokim spektrum układów napędowych. Jest dedykowany do budowy rozruszników silnikowych typu bezpośredniego (liniowego), układów nawrotnych (lewo/prawo) oraz zaawansowanych przełączników gwiazda-trójkąt. Dzięki możliwości współpracy z autotransformatorami, urządzenie to sprawdza się w aplikacjach wymagających łagodnego rozruchu maszyn. Jest to idealny wybór dla przemysłu ciężkiego, systemów HVAC, przepompowni oraz linii produkcyjnych, gdzie wymagana jest pełna integracja z systemami sterowania PLC.

Wskazówki Montażowe

Montaż stycznika TeSys D jest intuicyjny i pozwala na znaczną oszczędność czasu podczas prefabrykacji rozdzielnic. Urządzenie można zamontować na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Dzięki zaciskom EverLink, połączenie jest stabilne, jednak zaleca się stosowanie klucza dynamometrycznego zgodnie z instrukcją producenta, aby zapewnić optymalny styk elektryczny.
• Przestrzeń wentylacyjna: Należy zachować odpowiednie odstępy między aparatami w celu zapewnienia właściwej cyrkulacji powietrza, szczególnie przy pracy pod dużym obciążeniem.
• Podłączenie cewki: Należy upewnić się, że napięcie zasilające obwód sterowania wynosi dokładnie 48 V AC, aby uniknąć uszkodzenia cewki lub nieprawidłowego zadziałania zwory magnetycznej.

FAQ

1. Czy zaciski EverLink wymagają okresowego dokręcania?
Dzięki opatentowanej technologii kompensacji pełzania materiału, zaciski EverLink utrzymują stałą siłę docisku, co znacząco redukuje potrzebę okresowej konserwacji i dokręcania śrub w porównaniu do standardowych zacisków.

2. Czy do tego stycznika można dołożyć dodatkowe styki pomocnicze?
Tak, seria TeSys D jest w pełni modułowa. Można do niej montować dodatkowe bloki styków pomocniczych (montowane od góry lub z boku), a także moduły opóźniające i ograniczniki przepięć.

3. Jaka jest kategoria użytkowania tego urządzenia?
Stycznik jest zoptymalizowany pod kątem kategorii AC-3 oraz AC-3e, co oznacza, że jest przystosowany do łączenia silników klatkowych podczas rozruchu i wyłączania silników w trakcie biegu.
