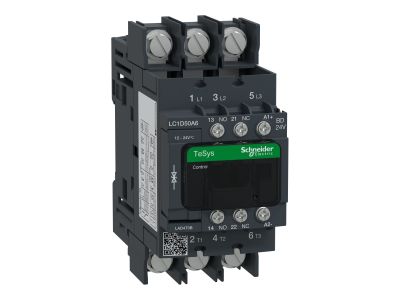

Stycznik mocy TeSys D 50A 3P 22KW 24V DC 1NO 1NC AC-3 zaciski śrubowe | LC1D50A6BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1D50A6BD firmy Schneider Electricder Electric to trójbiegunowy stycznik przystosowany do kategorii użytkowania AC-1, AC-3 i AC-4. O znamionowym prądzie łączeniowym 50 A (AC-3 przy 440 V) umożliwia bezpieczne sterowanie silnikami o mocy do 22 kW (400 V AC). Cewka zasilana napięciem 24 V DC pozwala na łatwą integrację z układami sterowania niskonapięciowego. Wyposażony w styki pomocnicze 1 NO + 1 NC oraz zaciski śrubowe (oczkowo-pierścieniowe), montowany na szynie DIN lub płycie. Szerokość modułu: nie podano w danych wejściowych – pominięto.

• Znamionowy prąd łączeniowy Ie = 50 A (AC-3, 440 V): gwarantuje bezpieczną i niezawodną pracę w układach sterowania silnikami o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Moc silnika do 22 kW (400 V AC, AC-3): pozwala na bezpośrednie załączanie i wyłączanie silników trójfazowych o typowej mocy przemysłowej.
• Cewka 24 V DC: umożliwia bezpośrednie sterowanie z układów automatyki niskonapięciowej (PLC, przekaźniki), eliminując potrzebę stosowania dodatkowych zasilaczy AC/DC.
• Styki pomocnicze 1 NO + 1 NC: zapewniają elastyczność w realizacji obwodów sygnalizacji, blokad i sprzężeń zwrotnych bez konieczności stosowania dodatkowych modułów.
• Zaciski śrubowe (oczkowo-pierścieniowe): gwarantują pewne i trwałe połączenie przewodów o przekroju dostosowanym do prądu, łatwe w montażu i serwisie.
• Trwałość mechaniczna 10 Mcykli, elektryczna 1,45 Mcykli (50 A AC-3): wysoka żywotność obniża koszty eksploatacji i wydłuża okresy między przeglądami.

Zgodność z Normami

Stycznik TeSys D LC1D50A6BD spełnia wymagania norm IEC 60947-4-1, EN 60947-4-1, IEC 60947-5-1, EN 60947-5-1, UL 508 oraz CSA C22.2 Nr 14. Posiada certyfikaty CCC, CSA, GOST i UL, co potwierdza jego bezpieczeństwo i zgodność z międzynarodowymi standardami w instalacjach przemysłowych.

Zastosowanie

Dzięki parametrom technicznym stycznik TeSys D LC1D50A6BD znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych i budynkowych, zarówno w sterowaniu silnikami, jak i obciążeniami rezystancyjnymi.

• Sterowanie trójfazowymi silnikami asynchronicznymi o mocy do 22 kW (400 V) w kategorii AC-3 – np. w pompach, wentylatorach, kompresorach.
• Łączenie obciążeń rezystancyjnych w kategorii AC-1 (80 A przy 440 V) – np. w piecach grzewczych, grzałkach.
• Realizacja obwodów sterowania i sygnalizacji w rozdzielnicach przemysłowych oraz szafach sterowniczych – styki pomocnicze 1NO+1NC.
• Integracja z systemami automatyki PLC – cewka 24 V DC umożliwia bezpośrednie sterowanie sygnałami cyfrowymi.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub płycie montażowej. Momenty dokręcania zacisków: obwód mocy – 6 Nm (wkręt M6, klucz sześciokątny 10 mm), obwody sterowania – 1,7 Nm (wkręt M3,5, śrubokręt płaski Ø 6 mm lub Philips nr 2). Przekrój przewodów należy dobrać odpowiednio do prądu obciążenia oraz temperatury otoczenia.

FAQ

• Czy stycznik posiada podświetlenie lub wbudowany wskaźnik LED? Nie, model TeSys D LC1D50A6BD nie jest wyposażony w podświetlenie ani diodę LED. Do sygnalizacji stanu można zastosować zewnętrzne moduły wskaźników lub dodatkowe styki pomocnicze.
• Jaki jest stopień ochrony (IP) tego stycznika? W dostarczonych danych technicznych nie podano stopnia ochrony IP. W typowych zastosowaniach w rozdzielnicach zaleca się montaż w obudowie o odpowiednim IP (np. IP54), aby zapewnić ochronę przed pyłem i wilgocią.
• W jakiej kategorii pracy może być użytkowany ten stycznik? Stycznik przeznaczony jest do kategorii AC-1 (obciążenia rezystancyjne), AC-3 (silniki klatkowe – załączanie i wyłączanie pod obciążeniem) oraz AC-4 (hamowanie przeciwprądem, odwracanie kierunku). Dla kategorii AC-3 prąd znamionowy wynosi 50 A przy 440 V.
