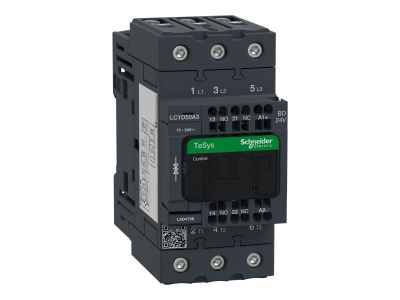

Stycznik mocy TeSys D 50A 3P 22KW 24V DC 1NO 1NC AC-3 zaciski EVK sprężynowe | LC1D50A3BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1D50A3BD to 3-biegunowy stycznik AC-3 przeznaczony do sterowania silnikami o prądzie znamionowym 50 A i mocy do 22 kW przy 400 V. Wyposażony w cewkę 24 V DC z wbudowanym modulem przeciwprzepięciowym oraz wbudowane styki pomocnicze 1NO+1NC (NC z certyfikatem lustrzanym). Zaciski zasilania wykonano w technologii EverLink BTR (śrubowe), a sterowania w systemie sprężynowym. Kompaktowa szerokość 55 mm umożliwia oszczędność miejsca na szynie DIN lub mocowaniu śrubowym.

• Prąd znamionowy 50 A AC-3: Umożliwia niezawodne załączanie i wyłączanie silników indukcyjnych o znacznej mocy, zapewniając bezpieczną pracę w aplikacjach przemysłowych.
• Cewka 24 V DC z modułem przeciwprzepięciowym: Gwarantuje stabilne załączanie przy niskim napięciu sterującym oraz chroni układ przed przepięciami łączeniowymi.
• Styki pomocnicze 1NO+1NC (NC lustrzany): Zintegrowane styki pomocnicze umożliwiają sygnalizację stanu i realizację układów blokad; certyfikat lustrzany NC zwiększa bezpieczeństwo w aplikacjach wymagających redundantnego odcięcia obwodu.
• Zaciski zasilania EverLink BTR (śrubowe) i sterowania sprężynowe: Ułatwiają szybki i pewny montaż przewodów zasilających oraz sterujących, redukując czas instalacji i ryzyko poluzowania połączeń.
• Kompaktowa szerokość 55 mm i wysoka trwałość łączeniowa: Oszczędza miejsce w szafie sterowniczej, a prędkość łączeniowa do 3600 cykli/h oraz temperatura pracy do 60°C zapewniają niezawodność w wymagających warunkach.

Zgodność z Normami

Stycznik LC1D50A3BD posiada certyfikaty zgodności z normami IEC, UL, CSA, CCC, EAC oraz Marine (morski). Produkt spełnia wymogi programu Green Premium, co potwierdza zgodność z dyrektywami RoHS i REACH, zapewniając pełną przejrzystość w zakresie ochrony środowiska i informacji o materiałach.

Zastosowanie

Stycznik TeSys D przeznaczony jest do sterowania silnikami indukcyjnymi trójfazowymi oraz innymi odbiornikami w kategorii AC-3. Sprawdza się w aplikacjach wymagających dużej liczby łączeń i niezawodności.

• Sterowanie silnikami pomp, wentylatorów i kompresorów w systemach HVAC i przemysłowych.
• Załączanie i wyłączanie silników przenośników, mieszadeł i obrabiarek.
• Układy automatyki budynkowej i przemysłowej – jako element rozdzielnic sterowniczych.
• Impulsowe sterowanie styczników, przekaźników lub wejść PLC w szafach sterowniczych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania i sterowania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub za pomocą mocowania śrubowego. Przekrój przewodów należy dobrać do prądu znamionowego 50 A, a moment dokręcania zacisków śrubowych i sprężynowych – stosować zgodnie z dokumentacją techniczną producenta. Nie przekraczać dopuszczalnej temperatury otoczenia 60°C.

FAQ

• Jakie napięcie cewki ma stycznik LC1D50A3BD? Cewka zasilana jest napięciem 24 V DC i posiada wbudowany moduł przeciwprzepięciowy.
• Czy styk pomocniczy NC ma certyfikat lustrzany? Tak, styk normalnie zwarty (NC) wyposażony jest w certyfikat lustrzany, co potwierdza mechaniczną niezależność styku i zwiększa bezpieczeństwo w aplikacjach krytycznych.
• Jaki jest tryb pracy styków głównych? Styki główne pracują w kategorii AC-3, co oznacza zdolność do załączania i wyłączania silników indukcyjnych z pełnym obciążeniem.
