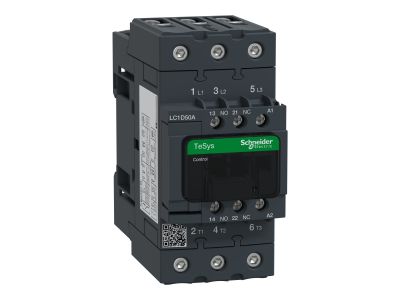

Stycznik mocy TeSys D 50A 3P 22KW 230V AC 1NO 1NC AC-3 zaciski EVK śrubowe | LC1D50AP5 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D50AP5 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem łączeniowym wynoszącym 50 A w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami klatkowymi o mocy do 22 kW przy napięciu 400 V AC. Dzięki zastosowaniu 3-biegunowej konstrukcji oraz zintegrowanych styków pomocniczych w konfiguracji 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), stycznik oferuje szerokie możliwości w zakresie budowy układów sterowania i sygnalizacji.

• Wysoka wydajność: Zdolność łączeniowa do 50 A przy napięciu 440 V AC gwarantuje stabilną pracę w ciężkich warunkach rozruchowych.
• Cewka sterująca: Zasilana napięciem 230 V AC o częstotliwości 50 Hz, co jest standardem w większości przemysłowych szaf sterowniczych.
• Zaciski śrubowe EverLink: Innowacyjna technologia zacisków zapewnia stały docisk przewodów, minimalizując ryzyko przegrzania i poluzowania połączeń pod wpływem wibracji.
• Kompaktowa budowa: Optymalne wymiary pozwalają na oszczędność miejsca na szynie DIN, co jest kluczowe przy projektowaniu gęsto upakowanych rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Stycznik spełnia wymagania normy IEC 60947-4-1, która definiuje parametry dla aparatury niskonapięciowej, w szczególności dla styczników i rozruszników silnikowych. Dzięki wysokiej trwałości mechanicznej i elektrycznej, urządzenie może być stosowane w systemach bezpieczeństwa, spełniając wymogi dotyczące styków lustrzanych (mirror contacts) zgodnie z załącznikiem F do normy IEC 60947-4-1.

Zastosowanie

Stycznik LC1D50AP5 znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest idealnym wyborem do sterowania pracą silników indukcyjnych, pomp, wentylatorów oraz sprężarek. Dzięki kategorii AC-3, doskonale radzi sobie z prądami rozruchowymi typowymi dla maszyn wirujących. Może być również wykorzystywany w układach grzewczych (kategoria AC-1 po uwzględnieniu odpowiednich prądów znamionowych) oraz w systemach oświetleniowych o dużej mocy. Jego uniwersalność sprawia, że jest podstawowym elementem składowym układów nawrotnych oraz rozruszników typu gwiazda-trójkąt.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas podłączania przewodów do zacisków śrubowych EverLink, należy zwrócić uwagę na odpowiedni moment dokręcania, co zapewnia optymalny styk elektryczny. Zaleca się regularną kontrolę połączeń w środowiskach narażonych na silne drgania. Dzięki wbudowanym stykom pomocniczym 1NO+1NC, instalator może w łatwy sposób zrealizować blokadę elektryczną lub podłączyć lampki sygnalizacyjne bez konieczności montażu dodatkowych bloków styków.

FAQ

• Czy ten stycznik nadaje się do pracy z falownikami? Tak, stycznik może być stosowany jako element odcinający na wejściu lub wyjściu przemiennika częstotliwości, pod warunkiem zachowania odpowiednich procedur sterowania.
• Jakie jest napięcie sterowania cewki? Model LC1D50AP5 posiada cewkę przystosowaną do napięcia 230 V AC 50 Hz.
• Czy urządzenie posiada styki pomocnicze? Tak, stycznik jest fabrycznie wyposażony w jeden styk pomocniczy zwierny (1NO) oraz jeden styk pomocniczy rozwierny (1NC).
• Co oznacza technologia EverLink? Jest to opatentowany system zacisków Schneider Electric, który kompensuje pełzanie miedzi, zapewniając trwałe i bezpieczne połączenie elektryczne przez cały okres eksploatacji urządzenia.
