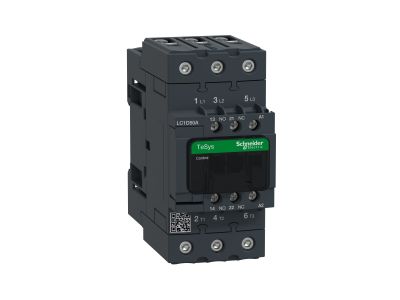

Stycznik mocy TeSys D 50A 3P 22KW 220V AC 1NO 1NC AC-3 zaciski EVK skrzynkowe | LC1D50AM7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D (symbol LC1D50AM7) to trójbiegunowe urządzenie przeznaczone do sterowania silnikami o prądzie do 50A w kategorii AC-3 (22 kW przy 400 V). Wyposażony w cewkę AC 220 V 50/60 Hz oraz wbudowane styki pomocnicze 1NO+1NC (NC z certyfikatem lustrzanym). Dzięki złączom śrubowym EverLink zapewnia pewne i trwałe połączenie. Kompaktowa szerokość 55 mm umożliwia oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 50A (AC-3): umożliwia bezpieczne sterowanie silnikami o dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• Cewka AC 220V 50/60Hz: uniwersalne napięcie sterowania, powszechnie stosowane w instalacjach przemysłowych i budynkowych.
• Styki pomocnicze 1NO+1NC (NC lustrzany): zapewniają dodatkowe możliwości sygnalizacji i zabezpieczeń, a certyfikat lustrzany NC gwarantuje bezpieczne odzwierciedlenie stanu zestyków głównych.
• Zaciski śrubowe EverLink: gwarantują niezawodne, odporne na wibracje połączenie przewodów bez konieczności dokręcania w trakcie eksploatacji.
• Szerokość 55 mm i montaż na szynie DIN lub śrubowy: elastyczność instalacyjna i oszczędność miejsca w szafie sterowniczej.
• Wysoka trwałość: do 3600 cykli na godzinę i temperatura pracy do 60°C zapewniają długą żywotność w wymagających aplikacjach.

Zgodność z Normami

Stycznik posiada certyfikaty zgodności z wieloma międzynarodowymi standardami, w tym IEC, UL, CSA, CCC, EAC oraz Marine, co potwierdza jego bezpieczeństwo i niezawodność. Produkt spełnia również wymogi programu Green Premium (zgodność z RoHS i REACH), zapewniając przejrzystość środowiskową.

Zastosowanie

Stycznik TeSys D przeznaczony jest do sterowania odbiornikami w układach automatyki przemysłowej i budynkowej. Idealnie sprawdza się w aplikacjach wymagających niezawodnego załączania i wyłączania silników elektrycznych w kategorii AC-3.

• Sterowanie silnikami trójfazowymi – pompy, wentylatory, sprężarki, przenośniki.
• Załączanie i wyłączanie odbiorników rezystancyjnych (AC-1) i lekkoindukcyjnych.
• Impulsowe sterowanie styczników większej mocy, przekaźników lub wejść PLC.
• Sygnalizacja i automatyka budynkowa – sterowanie oświetleniem, klimatyzacją, roletami (w połączeniu z odpowiednimi modułami sterującymi).

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie DIN 35 mm (TH35) lub za pomocą śrub (otwory montażowe). Przewody należy podłączać do zacisków EverLink zgodnie z dokumentacją producenta, zwracając uwagę na zalecany moment dokręcający. Przekrój przewodów należy dobrać odpowiednio do prądu znamionowego (max 50A). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i ustawienia pomocniczych styków.

FAQ

• Czy stycznik LC1D50AM7 może być sterowany napięciem stałym? Nie, cewka przeznaczona jest wyłącznie dla napięcia przemiennego AC 220V 50/60Hz. Do sterowania DC należy zastosować odpowiedni stycznik z cewką DC.
• Jaki jest stopień ochrony stycznika? W danych produktu nie podano stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy posiada ochronę IP20 (ochrona przed dostępem do części niebezpiecznych). Ostateczny stopień ochrony zależy od zabudowy w szafie sterowniczej.
• Co oznacza certyfikat lustrzany dla styku NC? Oznacza, że styk pomocniczy NC jest mechanicznie sprzężony z zestykami głównymi w taki sposób, że jego stan wiernie odzwierciedla stan głównych styków (bez ryzyka zwarcia podczas awarii). To podnosi bezpieczeństwo w aplikacjach krytycznych.
