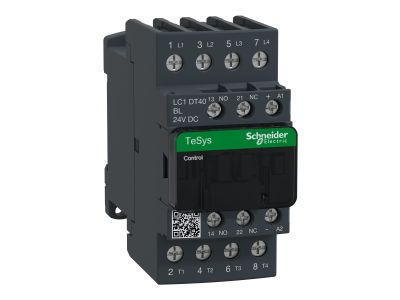

Stycznik mocy TeSys D 40A 4P 24V DC 1NO 1NC AC-1 zaciski skrzynkowe | LC1DT40BL Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D, model LC1DT40BL, przeznaczony do załączania obwodów o prądzie do 40 A w kategorii AC-1. Wyposażony w cztery bieguny główne oraz styki pomocnicze 1NO+1NC, cewkę sterowaną napięciem 24 V DC i zaciski skrzynkowe ułatwiające podłączenie przewodów. Szerokość modułu nie została podana w danych producenta – przed montażem należy sprawdzić wymiary w karcie katalogowej.

• Prąd znamionowy 40 A (AC-1): pozwala na bezpieczne sterowanie odbiornikami rezystancyjnymi o znacznym poborze mocy, bez ryzyka przegrzania styków.
• Napięcie cewki 24 V DC: niskie napięcie sterowania zwiększa bezpieczeństwo obsługi i ułatwia integrację z układami automatyki (PLC, sterowniki).
• 4 bieguny główne: umożliwiają jednoczesne załączanie lub odłączanie czterech niezależnych obwodów, co jest kluczowe w rozrusznikach nawrotnych oraz przełącznikach gwiazda/trójkąt.
• Styki pomocnicze 1NO+1NC: zapewniają sygnalizację stanu pracy stycznika (zestyki zwierne i rozwierne) do celów sterowania i monitorowania.
• Zaciski skrzynkowe: gwarantują pewne i trwałe połączenie przewodów o odpowiednim przekroju, upraszczają montaż w szafie sterowniczej.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z europejskimi standardami branżowymi oraz posiada certyfikat CE. W danych katalogowych nie podano konkretnych numerów norm – w przypadku wymagań dotyczących konkretnych regulacji (np. IEC/EN 60947) zaleca się weryfikację w pełnej dokumentacji technicznej producenta.

Zastosowanie

Stycznik TeSys D LC1DT40BL znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie obwodów prądu przemiennego w kategorii AC-1. Idealnie sprawdza się w układach rozruszników silnikowych oraz w automatyce przemysłowej.

• Rozruszniki nawrotne i liniowe – sterowanie kierunkiem obrotów silników asynchronicznych.
• Przełączniki gwiazda/trójkąt – rozruch silników o dużej mocy z ograniczeniem prądu rozruchowego.
• Sterowanie odbiornikami rezystancyjnymi (nagrzewnice, piece oporowe, oświetlenie) w instalacjach przemysłowych.
• Automatyka budynkowa i maszynowa – integracja z systemami PLC i przekaźnikami programowalnymi.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową dla prądu 40 A. Moment dokręcania zacisków skrzynkowych należy stosować według wartości podanych w dokumentacji producenta – w przypadku jej braku należy zachować standardową siłę dokręcania zalecaną dla danego typu zacisków. Przed pierwszym uruchomieniem sprawdzić poprawność polaryzacji cewki DC.

FAQ

• Czy stycznik ma wbudowane podświetlenie (LED) sygnalizujące załączenie? W standardowym wykonaniu stycznik nie posiada wbudowanej diody sygnalizacyjnej. Stan pracy można monitorować poprzez styki pomocnicze 1NO+1NC.
• Jaki jest stopień ochrony stycznika? Dane katalogowe nie podają stopnia ochrony. W typowych warunkach w rozdzielnicy wewnętrznej aparatura modułowa ma ochronę IP20 – w przypadku montażu w innych warunkach zaleca się zastosowanie dodatkowej obudowy o odpowiednim IP.
• W jakim trybie pracy działają styki główne? Styki główne są przystosowane do pracy w kategorii AC-1 (obciążenia rezystancyjne) dla prądu 40 A. W przypadku obciążeń indukcyjnych (silniki) należy uwzględnić kategorię AC-3 – wówczas prąd znamionowy może być niższy. Szczegółowe wartości znajdziesz w karcie katalogowej.
