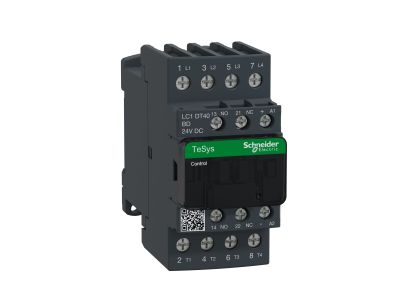

Stycznik mocy TeSys D 40A 4P 24V DC 1NO 1NC AC-1 zaciski skrzynkowe | LC1DT40BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1DT40BD marki Schneider Electricder Electric to 4-biegunowy stycznik przystosowany do prądu 40 A w kategorii użytkowania AC-1, przeznaczony do obciążeń rezystancyjnych. Cewka sterująca 24 V DC zapewnia niezawodne załączanie w systemach automatyki. Wyposażony w zestyk pomocniczy 1NO+1NC oraz zaciski skrzynkowe ułatwiające podłączenie przewodów. Szerokość modułu – 45 mm (w standardowej obudowie stycznika TeSys D).

• Prąd 40 A w kategorii AC-1: umożliwia bezpieczne przełączanie obciążeń rezystancyjnych, takich jak grzałki czy piece oporowe, bez ryzyka przegrzania styków.
• 4 biegi (4P): pełna kontrola nad czterema biegunami w jednym urządzeniu – idealne do przełączania trójfazowych obwodów rezystancyjnych z neutralnym.
• Cewka sterująca 24 V DC: niskonapięciowe sterowanie zgodne z wymogami nowoczesnych systemów PLC i sterowników bezpieczeństwa.
• Zestyk pomocniczy 1NO+1NC: wbudowane styki sygnalizacyjne umożliwiają informację zwrotną o stanie stycznika bez konieczności montażu dodatkowych bloków.
• Zaciski skrzynkowe: ułatwiają szybkie i pewne podłączenie przewodów o przekroju do 16 mm², bez użycia specjalnych narzędzi.

Zgodność z Normami

Stycznik TeSys D LC1DT40BD jest zaprojektowany zgodnie z międzynarodowymi normami IEC/EN oraz posiada oznaczenie CE. Spełnia wymagania stawiane aparaturze modułowej w rozdzielnicach przemysłowych i instalacjach komercyjnych.

Zastosowanie

Stycznik mocy TeSys D znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie obciążeń rezystancyjnych w trybie pracy ciągłej lub impulsowej. Dzięki 4 biegunom sprawdza się zarówno w instalacjach jednofazowych, jak i trójfazowych.

• Sterowanie grzałkami elektrycznymi, piecami oporowymi i promiennikami ciepła.
• Rozruszniki liniowe i nawrotne silników asynchronicznych (z odpowiednim doborem kategorii użytkowania dla silników).
• Przełączniki gwiazda/trójkąt w aplikacjach wymagających ograniczenia prądu rozruchu.
• Automatyka budynkowa i przemysłowa – sterowanie oświetleniem dużych hal, wentylacją lub pompami.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie mocuje się na szynie TH35 (DIN) w pozycji pionowej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Moment dokręcania zacisków skrzynkowych oraz przekrój przewodów dobrać zgodnie z dokumentacją producenta – typowo 1,5–16 mm². Nie przekraczać wartości prądu znamionowego i kategorii użytkowania podanych na tabliczce znamionowej.

FAQ

• Czy stycznik ma wbudowane podświetlenie LED? Nie, stycznik LC1DT40BD nie posiada wbudowanego podświetlenia. Sygnalizację stanu załączania można uzyskać przez wykorzystanie zestyków pomocniczych 1NO+1NC i podłączenie lampki sygnalizacyjnej.
• Jaki jest stopień ochrony tego stycznika? Producent nie podaje stopnia IP dla samego stycznika. W standardowej rozdzielnicy montowany jest w obudowie o odpowiednim IP. Sam stycznik posiada ochronę przed dotykiem zgodną z PN-EN 60947-1.
• Czy stycznik może pracować w trybie pracy ciągłej (AC-1)? Tak, kategoria użytkowania AC-1 dotyczy obciążeń rezystancyjnych, w których prąd załączania i wyłączania jest zbliżony do prądu znamionowego. Stycznik jest przystosowany do pracy ciągłej z prądem 40 A.
