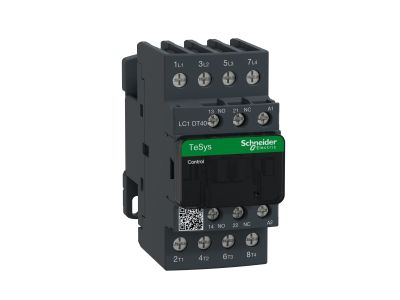

Stycznik mocy TeSys D 40A 4P 24V AC 1NO 1NC AC-1 zaciski skrzynkowe | LC1DT40B7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1DT40B7 od Schneider Electricder Electric to czterobiegunowy stycznik przystosowany do prądu roboczego 40 A (kategoria AC-1) oraz sterowania napięciem cewki 24 V AC. Dzięki zaciskom skrzynkowym zapewnia pewne i trwałe połączenie przewodów, a wbudowane styki pomocnicze 1NO+1NC umożliwiają sygnalizację lub dodatkowe funkcje w układzie sterowania. Szerokość modułu nie została określona w danych producenta – zalecamy sprawdzenie karty katalogowej.

• Prąd znamionowy 40 A (AC-1): Gwarantuje bezpieczne przełączanie obciążeń rezystancyjnych i lekkich indukcyjnych bez ryzyka przegrzania styków.
• Cztery bieguny (4P): Umożliwiają jednoczesne załączanie/wyłączanie wszystkich faz lub dwóch torów prądu, co upraszcza okablowanie.
• Cewka sterująca 24 V AC: Niskie napięcie sterowania zwiększa bezpieczeństwo obsługi i jest szeroko stosowane w instalacjach automatyki.
• Styki pomocnicze 1NO+1NC: Pozwalają na sygnalizację stanu pracy, blokadę logiczną lub przekazanie informacji do układu PLC bez konieczności stosowania dodatkowych przekaźników.
• Zaciski skrzynkowe: Ułatwiają montaż przewodów o dużym przekroju i zapewniają wysoką powtarzalność siły docisku.

Zgodność z Normami

Stycznik TeSys D LC1DT40B7 został zaprojektowany zgodnie z wymaganiami europejskich norm dla aparatury łączeniowej niskiego napięcia (seria IEC/EN 60947). Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami. W celu uzyskania szczegółowych informacji o normach jednostkowych zalecamy zapoznanie się z dokumentacją techniczną producenta.

Zastosowanie

Stycznik mocy 40A 4P doskonale sprawdza się w układach sterowania i rozdziału energii. Jego parametry umożliwiają pracę w następujących scenariuszach:

• Załączanie i wyłączanie obwodów grzewczych, pieców oporowych oraz nagrzewnic elektrycznych w instalacjach przemysłowych.
• Sterowanie silnikami o lekkim rozruchu (kategoria AC-1) – np. wentylatorami, pompami lub sprężarkami pod warunkiem dostosowania liczby łączeń.
• Praca jako stycznik główny w rozdzielnicach oświetlenia hal produkcyjnych i magazynowych.
• Współpraca z modułami automatyki budynkowej i sterownikami PLC przy napięciu sterowania 24 V AC.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez uprawniony personel SEP, zgodnie z obowiązującymi przepisami BHP i normą PN–HD 60364. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Stycznik przeznaczony jest do montażu na szynie DIN TH35 (z odpowiednim adapterem, jeśli wymagany). Zaciski skrzynkowe dokręcaj momentem podanym w dokumentacji producenta. Przekrój przewodów dobieraj do prądu znamionowego 40 A i rodzaju obciążenia. Zachowaj wymagane odstępy izolacyjne między aparatami.

FAQ

• Czy stycznik LC1DT40B7 ma wbudowane podświetlenie cewki? Nie – w dostarczonych danych nie ma informacji o podświetleniu. Napięcie sterowania to 24 V AC, a stan łączenia można monitorować za pomocą styków pomocniczych 1NO+1NC.
• Jaki jest stopień ochrony (IP) stycznika? Dane producenta nie podają konkretnej wartości IP. W typowej instalacji wewnątrz rozdzielnicy przyjmuje się ochronę obudową (IP2X lub wyższą). Dokładną klasę ochrony należy sprawdzić w karcie katalogowej.
• Czy stycznik nadaje się do pracy ciągłej (AC-1) przy pełnym obciążeniu 40 A? Tak – kategoria AC-1 oznacza pracę z obciążeniami rezystancyjnymi lub małoindukcyjnymi. Przy prądzie 40 A i odpowiednim przekroju przewodów stycznik pracuje bezpiecznie w trybie ciągłym, pod warunkiem zachowania temperatury otoczenia w granicach określonych przez producenta.
