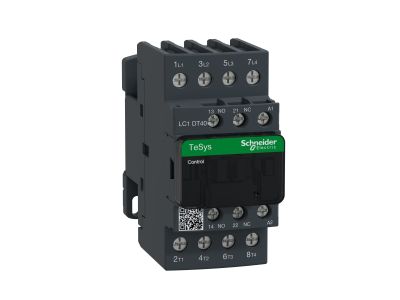

Stycznik mocy TeSys D 40A 4P 240V AC 1NO 1NC AC-1 zaciski skrzynkowe | LC1DT40U7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy serii TeSys D, symbol LC1DT40U7, to urządzenie przeznaczone do sterowania obwodami o znacznym obciążeniu. Dzięki prądowi znamionowemu 40 A w kategorii AC-1 oraz czterem biegunom (4P) umożliwia bezpieczne załączanie i wyłączanie odbiorników rezystancyjnych. Cewka sterująca 240 V AC pozwala na łatwą integrację z typowymi instalacjami napięcia sieciowego. Wyposażony w zaciski skrzynkowe oraz wbudowane styki pomocnicze 1NO+1NC, zapewnia pewne połączenia i sygnalizację stanu pracy.

• Prąd znamionowy 40 A w kategorii AC-1: gwarantuje bezpieczną pracę przy sterowaniu obciążeniami rezystancyjnymi, takimi jak grzałki czy piece, bez ryzyka przegrzania styków.
• Cztery bieguny (4P): umożliwiają przełączanie trzech faz oraz przewodu neutralnego, co jest kluczowe w instalacjach trójfazowych z pełnym odłączaniem.
• Cewka sterująca 240 V AC: pozwala na bezpośrednie sterowanie napięciem sieciowym, upraszczając projektowanie układów automatyki.
• Wbudowane styki pomocnicze 1NO+1NC: służą do sygnalizacji stanu załączenia lub współpracy z systemami sterowania, bez konieczności stosowania dodatkowych modułów.
• Zaciski skrzynkowe: zapewniają szybki, pewny i powtarzalny montaż przewodów, minimalizując ryzyko poluzowania połączeń.

Zgodność z Normami

Stycznik produkowany jest zgodnie z wymaganiami europejskich norm bezpieczeństwa i posiada certyfikat CE. Zastosowane materiały oraz konstrukcja zapewniają niezawodne działanie w warunkach przemysłowych, a parametry elektryczne są potwierdzone badaniami producenta.

Zastosowanie

Stycznik mocy TeSys D LC1DT40U7 znajduje zastosowanie przede wszystkim w układach rozruszników silnikowych oraz wszędzie tam, gdzie wymagane jest niezawodne przełączanie obciążeń rezystancyjnych w kategorii AC-1.

• Sterowanie silnikami w rozrusznikach liniowych i nawrotnych.
• Budowa przełączników gwiazda/trójkąt dla silników indukcyjnych.
• Załączanie i wyłączanie obciążeń rezystancyjnych, np. grzałek, pieców oporowych, nagrzewnic.
• Aplikacje wymagające przełączania czterech biegunów, w tym przewodu neutralnego, w instalacjach trójfazowych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od obwodu. Przewody należy dobrać do prądu znamionowego 40 A oraz przekroczyć zaciski skrzynkowe zgodnie z momentem dokręcania podanym w dokumentacji producenta. Stycznik montuje się na płycie montażowej za pomocą dostarczonych otworów mocujących. Po zakończeniu instalacji zaleca się sprawdzenie poprawności połączeń i działania styków pomocniczych.

FAQ

• Jakie jest napięcie cewki sterującej? Cewka stycznika LC1DT40U7 jest przystosowana do napięcia 240 V AC.
• Czy stycznik ma wbudowane styki pomocnicze? Tak, stycznik wyposażony jest w jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC), co umożliwia sygnalizację stanu pracy.
• Jaki prąd znamionowy w kategorii AC-1? Prąd znamionowy w kategorii użytkowania AC-1 wynosi 40 A – jest to maksymalny prąd ciągły dla obciążeń rezystancyjnych.
