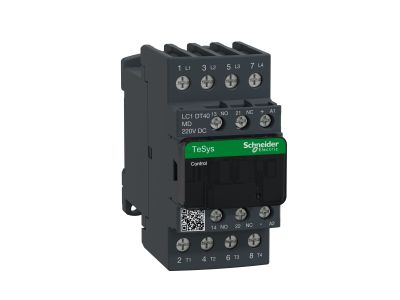

Stycznik mocy TeSys D 40A 4P 220V DC 1NO 1NC AC-1 zaciski skrzynkowe | LC1DT40MD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1DT40MD firmy Schneider Electricder Electric to czterobiegunowy stycznik prądu przemiennego kategorii AC-1 o prądzie znamionowym 40 A. Wyposażono go w zestyk pomocniczy normalnie otwarty (NO) i normalnie zamknięty (NC) oraz cewkę sterującą 220 V DC. Dzięki zaciskom skrzynkowym okablowanie jest pewne i szybkie, co przyspiesza montaż w rozdzielnicy.

• Prąd znamionowy 40 A (AC-1): bezpieczna praca w obwodach obciążenia rezystancyjnego bez ryzyka przegrzania styków.
• Cztery bieguny główne (4P): umożliwiają przełączanie czterech torów prądowych, co zwiększa elastyczność projektowania układów sterowania.
• Styki pomocnicze 1NO + 1NC: zapewniają sygnalizację stanu stycznika oraz możliwość realizacji funkcji blokad i sprzężeń zwrotnych.
• Cewka sterująca 220 V DC: dedykowana do sterowania napięciem stałym, co ułatwia integrację z układami automatyki zasilanymi z baterii lub prostowników.
• Zaciski skrzynkowe: gwarantują dużą powierzchnię styku i odporność na drgania, co przekłada się na niezawodność połączeń w trudnych warunkach przemysłowych.

Zgodność z Normami

Stycznik LC1DT40MD spełnia wymagania europejskich norm bezpieczeństwa oraz standardów DIN. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Montaż i eksploatacja zgodnie z dokumentacją producenta zapewniają pełną zgodność z przepisami.

Zastosowanie

Stycznik z rodziny TeSys D został zaprojektowany do budowy rozruszników silnikowych oraz układów przełączających. Sprawdza się w instalacjach wymagających częstego łączenia obciążeń rezystancyjnych i indukcyjnych przy napięciu stałym cewki.

• Rozruszniki nawrotne i liniowe silników asynchronicznych.
• Układy przełączników gwiazda-trójkąt do łagodnego rozruchu.
• Sterowanie odbiornikami rezystancyjnymi (grzałki, piece oporowe) w kategorii AC-1.
• Integracja z systemami sterowania PLC i przekaźnikami programowalnymi jako element wykonawczy.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków oraz przekrój podłączanych przewodów należy dobrać zgodnie z dokumentacją producenta, aby zapewnić prawidłową stykozność i uniknąć przegrzewania połączeń.

FAQ

• Czy stycznik ma wbudowane podświetlenie LED? Nie, w standardowym wykonaniu nie posiada podświetlenia. Do sygnalizacji stanu zaleca się zastosowanie dodatkowego modułu pomocniczego lub lampki LED montowanej na zewnątrz.
• Jaki jest stopień ochrony IP tego stycznika? Produkt przeznaczony jest do montażu w rozdzielnicy, co zapewnia typową ochronę IP20 przed dotykiem. Dokładne parametry środowiskowe należy sprawdzić w karcie katalogowej – w zależności od konfiguracji i obudowy.
• Co oznacza kategoria pracy AC-1? AC-1 oznacza, że stycznik jest przeznaczony do łączenia obciążeń rezystancyjnych (np. grzałek, pieców). Dla silników indukcyjnych wymagane są kategorie AC-3 (rozruch, zatrzymanie) lub AC-4 (hamowanie przeciwprądem) – w takich zastosowaniach należy dobrać stycznik o wyższym prądzie.
