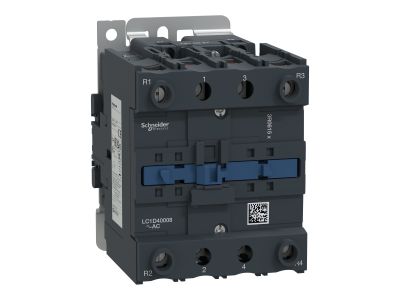

Stycznik mocy TeSys D 40A 4P 18,5KW 48V AC 2NO 2NC AC-3 zaciski śrubowe | LC1D40008E7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D40008E7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 40 A, co pozwala na efektywne sterowanie odbiornikami o mocy do 18,5 kW przy napięciu 400 V AC w kategorii użytkowania AC-3. Wyposażenie w cztery bieguny główne (4P) oraz konfigurację styków pomocniczych 2NO + 2NC (2 styki zwierne i 2 styki rozwierne) zapewnia wyjątkową elastyczność w projektowaniu układów automatyki. Cewka sterująca zasilana napięciem 48 V AC umożliwia bezpieczną pracę w obwodach sterowania o obniżonym napięciu, minimalizując ryzyko porażenia i zwiększając niezawodność systemu.

• Wysoka wydajność: Zdolność łączeniowa 18,5 kW pozwala na obsługę silników o znacznej mocy.
• Wszechstronność styków: Układ 2NO + 2NC ułatwia realizację blokad elektrycznych i sygnalizacji stanu pracy.
• Solidne zaciski śrubowe: Zapewniają trwałe połączenie przewodów, odporne na wstrząsy i wibracje występujące w środowisku przemysłowym.
• Kompaktowa budowa: Seria TeSys D słynie z optymalizacji przestrzeni wewnątrz rozdzielnicy przy zachowaniu wysokich parametrów elektrycznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania oraz pełną kompatybilność z globalnymi systemami elektroenergetycznymi. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącą aparatury niskonapięciowej, styczników i rozruszników silnikowych. Posiada również certyfikację UL oraz CSA, co potwierdza jego wysoką jakość wykonania i dopuszczenie do pracy na rynkach całego świata. Stopień ochrony zacisków IP20 chroni przed bezpośrednim dotykiem części pod napięciem, zwiększając bezpieczeństwo personelu technicznego.

Zastosowanie

Styczniki TeSys D są dedykowane do szerokiego spektrum zastosowań w sektorze przemysłowym i infrastrukturalnym. Idealnie sprawdzają się w budowie rozruszników silnikowych, w tym układów nawrotnych (lewo-prawo) oraz liniowych. Dzięki swojej konstrukcji są niezastąpione w przełącznikach gwiazda-trójkąt oraz w układach sterowania za pośrednictwem autotransformatorów. Urządzenie znajduje zastosowanie w sterowaniu pompami, wentylatorami, przenośnikami taśmowymi oraz systemami HVAC. Pełna integracja z systemami sterowania PLC pozwala na budowę inteligentnych i energooszczędnych linii produkcyjnych.

Wskazówki Montażowe

Montaż stycznika LC1D40008E7 jest intuicyjny i szybki dzięki możliwości osadzenia na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych. Należy zachować odpowiednie odstępy izolacyjne oraz zapewnić swobodną cyrkulację powietrza wokół urządzenia, szczególnie przy pracy pod pełnym obciążeniem. Przed uruchomieniem należy zweryfikować zgodność napięcia sterującego cewki (48V AC) z napięciem w obwodzie sterowania.

FAQ

• Czy ten stycznik może pracować z silnikami o mocy wyższej niż 18,5 kW? W kategorii AC-3 przy 400V moc 18,5 kW jest wartością znamionową. Przekroczenie tej wartości może prowadzić do przedwczesnego zużycia styków lub awarii urządzenia.
• Jakie są zalety posiadania styków 2NO i 2NC? Taka konfiguracja pozwala na jednoczesne załączanie obwodów wykonawczych (NO) oraz realizację funkcji bezpieczeństwa lub sygnalizacji wyłączenia (NC) bez konieczności montażu dodatkowych bloków styków pomocniczych.
• Czy cewka 48V AC jest wymienna? Tak, konstrukcja styczników TeSys D umożliwia serwisową wymianę cewki w przypadku jej uszkodzenia lub zmiany standardu napięcia w instalacji.
