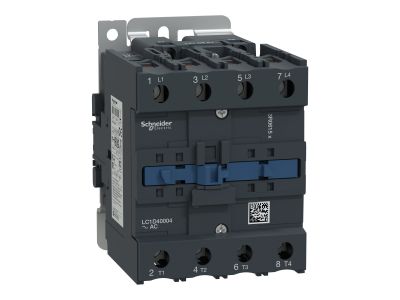

Stycznik mocy TeSys D 40A 4P 18,5KW 230V AC AC-3 zaciski sprężynowe | LC1D40004P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o symbolu LC1D40004P7 to niezawodne urządzenie przeznaczone do sterowania silnikami elektrycznymi i innymi odbiornikami w instalacjach przemysłowych. Urządzenie oferuje prąd znamionowy 40A, moc 18,5kW w kategorii AC-3 przy napięciu cewki 230V AC, co gwarantuje bezpieczną i wydajną pracę w wymagających obwodach. 4-biegunowa konfiguracja (4P) umożliwia przełączanie czterech torów prądowych. Zaciski sprężynowe zapewniają szybki i pewny montaż bez konieczności dokręcania.

• Prąd znamionowy 40A: Umożliwia bezpieczne przełączanie silników o mocy do 18,5kW w kategorii AC-3 bez ryzyka przegrzania styków.
• Napięcie cewki 230V AC: Proste zasilanie obwodu sterowania z typowej sieci oświetleniowej i sterowniczej.
• 4 bieguny (4P): Możliwość jednoczesnego przełączania trzech faz i neutralnego lub sterowania czterema niezależnymi obwodami.
• Zaciski sprężynowe: Montaż beznarzędziowy, redukcja czasu instalacji i eliminacja ryzyka poluzowania połączeń podczas drgań.
• Kategoria łączeniowa AC-3: Optymalna charakterystyka do łączenia i rozłączania silników indukcyjnych przy pełnym napięciu.

Zgodność z Normami

Stycznik TeSys D został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Spełnia wymagania norm europejskich oraz posiada certyfikację CE. Producent zapewnia deklarację zgodności zgodną z obowiązującymi dyrektywami.

Zastosowanie

Stycznik LC1D40004P7 jest uniwersalnym elementem w układach sterowania i automatyki przemysłowej. Sprawdza się w każdym rodzaju rozruszników silników – liniowych, nawrotnych oraz przełącznikach gwiazda/trójkąt, a także w obwodach za pośrednictwem autotransformatora.

• Bezpośrednie załączanie i wyłączanie silników indukcyjnych o mocy do 18,5kW w kategorii AC-3.
• Sterowanie stycznikami w układach nawrotnych (zmiana kierunku obrotów silnika).
• Praca w przełącznikach gwiazda/trójkąt do łagodnego rozruchu silników.
• Sterowanie odbiornikami rezystancyjnymi i oświetleniem w instalacjach przemysłowych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie instaluje się na standardowej szynie montażowej (zgodnej z normą DIN) lub bezpośrednio na płycie montażowej za pomocą wkrętów. Dokręcanie zacisków sprężynowych nie wymaga narzędzi – wystarczy wcisnąć przewód o odpowiednim przekroju (dobranym do prądu 40A) do otworu. Przed pierwszym uruchomieniem należy sprawdzić poprawność połączeń i zgodność z dokumentacją producenta.

FAQ

• Jakie jest napięcie cewki tego stycznika? Napięcie cewki wynosi 230V AC – standardowe napięcie sieciowe w obwodach sterowania.
• Czy stycznik jest przystosowany do montażu na szynie DIN? Stycznik można montować na standardowej szynie montażowej (zgodnej z normą DIN) lub na płycie montażowej za pomocą wkrętów – w zestawie znajdują się odpowiednie elementy montażowe.
• Co oznacza kategoria AC-3? Kategoria AC-3 definiuje zdolność stycznika do łączenia i rozłączania silników indukcyjnych przy pełnym napięciu – zapewnia długą żywotność styków w ciężkich warunkach rozruchu.
