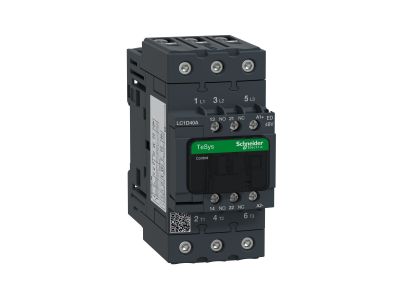

Stycznik mocy TeSys D 40A 3P 18,5KW 48V DC 1NO 1NC AC-3/AC-3e zaciski EVK skrzynkowe | LC1D40AED Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D40AED to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 40 A w kategorii AC-3 oraz AC-3e, co pozwala na efektywne sterowanie silnikami o mocy do 18,5 kW przy napięciu 400 V. Wyposażenie w cewkę zasilaną napięciem 48 V DC zapewnia stabilną pracę w systemach sterowania prądem stałym, minimalizując ryzyko zakłóceń elektromagnetycznych.

• Konfiguracja styków: Urządzenie posiada 3 styki główne (3P) oraz zintegrowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), co umożliwia łatwą realizację układów podtrzymania oraz sygnalizacji stanu pracy.
• Zaciski skrzynkowe EVK: Zastosowanie nowoczesnych zacisków skrzynkowych gwarantuje pewne i trwałe połączenie przewodów, eliminując ryzyko poluzowania się styków pod wpływem wibracji.
• Wydajność energetyczna: Optymalizacja strat mocy wewnątrz urządzenia przekłada się na mniejsze nagrzewanie się rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Stycznik spełnia wymagania normy IEC/EN 60947-4-1, dotyczącej aparatury niskonapięciowej, w szczególności styczników i rozruszników silnikowych. Posiada również certyfikację UL oraz CSA, co pozwala na jego stosowanie w maszynach eksportowanych na rynki globalne. Stopień ochrony IP20 zapewnia bezpieczeństwo przed bezpośrednim dotykiem części pod napięciem przez personel techniczny.

Zastosowanie

Styczniki serii TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Są idealnym wyborem do budowy rozruszników silnikowych typu liniowego (bezpośredniego), układów nawrotnych (lewo/prawo) oraz zaawansowanych przełączników gwiazda-trójkąt. Dzięki możliwości współpracy z autotransformatorami, model LC1D40AED doskonale sprawdza się w systemach łagodnego rozruchu dużych obciążeń. Jest powszechnie stosowany w przemyśle maszynowym, systemach HVAC, pompowniach oraz liniach produkcyjnych, gdzie wymagana jest wysoka trwałość mechaniczna i elektryczna.

Wskazówki Montażowe

Montaż stycznika LC1D40AED jest intuicyjny i pozwala na znaczną oszczędność czasu podczas prefabrykacji szaf sterowniczych. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków skrzynkowych, aby zapewnić optymalną przewodność i uniknąć przegrzewania się punktów styku. Dzięki pełnej integracji z systemami sterowania Schneider Electric, stycznik może być łatwo doposażony w dodatkowe bloki styków pomocniczych, moduły opóźniające czy ograniczniki przepięć montowane bezpośrednio na cewce.

FAQ

• Czy ten model posiada wbudowaną diodę tłumiącą dla cewki DC? Tak, styczniki TeSys D z cewką DC są zaprojektowane tak, aby minimalizować przepięcia łączeniowe, co chroni czułe wyjścia sterowników PLC.
• Jaki jest maksymalny prąd dla kategorii AC-1? Choć głównym przeznaczeniem jest kategoria AC-3 (40A), stycznik ten może obsługiwać wyższe prądy w kategorii obciążeń rezystancyjnych AC-1 (zazwyczaj do 60A, zależnie od temperatury otoczenia).
• Czy zaciski EVK wymagają stosowania tulejek zaciskowych? Choć zaciski skrzynkowe doskonale radzą sobie z drutem i linką, dla zapewnienia najwyższej jakości połączenia w warunkach przemysłowych zaleca się stosowanie izolowanych tulejek kablowych.
