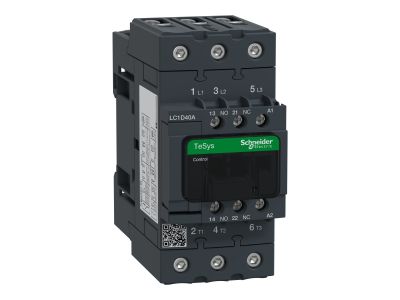

Stycznik mocy TeSys D 40A 3P 18,5KW 48V AC 1NO 1NC AC-3/AC-3e zaciski EVK skrzynkowe | LC1D40AE7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D40AE7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 40 A w kategorii AC-3 oraz AC-3e, co pozwala na efektywne sterowanie silnikami o mocy do 18,5 kW przy napięciu 400 V AC. Wyposażony w cewkę sterującą na napięcie 48 V AC, stycznik ten idealnie wpisuje się w systemy automatyki wymagające bezpiecznego napięcia sterowania.

• Innowacyjne zaciski EverLink (EVK): Zastosowanie opatentowanej technologii zacisków skrzynkowych EverLink zapewnia stały nacisk na przewody, co eliminuje ryzyko poluzowania się połączeń pod wpływem drgań lub cykli termicznych, zwiększając tym samym bezpieczeństwo i ciągłość pracy.
• Zintegrowane styki pomocnicze: Urządzenie posiada wbudowaną konfigurację styków 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co umożliwia łatwą integrację z układami sygnalizacji i blokad elektrycznych bez konieczności dokupowania dodatkowych modułów.
• Wysoka trwałość mechaniczna i elektryczna: Seria TeSys D słynie z długiej żywotności, co przekłada się na rzadsze przestoje serwisowe i niższe koszty eksploatacji w całym cyklu życia instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w globalnych systemach dystrybucji energii. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącą aparatury niskonapięciowej, a także posiada certyfikaty UL oraz CSA. Dzięki zgodności z dyrektywami RoHS i REACH, urządzenie jest bezpieczne dla środowiska i użytkowników, spełniając najwyższe standardy ekologiczne.

Zastosowanie

Stycznik TeSys D 40A znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest dedykowany do sterowania wszelkiego rodzaju rozrusznikami silnikowymi, w tym:

• Układami rozruchu bezpośredniego (liniowego) dla silników klatkowych.
• Układami nawrotnymi, umożliwiającymi zmianę kierunku obrotów napędu.
• Przełącznikami gwiazda-trójkąt, służącymi do redukcji prądu rozruchowego.
• Systemami sterowania za pośrednictwem autotransformatorów.
• Zasilaniem grzałek rezystancyjnych oraz innych odbiorników w kategorii AC-1.

Wskazówki Montażowe

Montaż stycznika LC1D40AE7 jest intuicyjny i szybki dzięki pełnej integracji z systemem TeSys. Urządzenie można zamontować na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków EverLink, aby zapewnić optymalny styk elektryczny. Dzięki kompaktowej szerokości, stycznik pozwala na oszczędność miejsca w rozdzielnicy. Zaleca się stosowanie odpowiednich zabezpieczeń przeciwzwarciowych i przeciążeniowych (np. wyłączników silnikowych TeSys GV3) w celu pełnej ochrony obwodu silnikowego.

FAQ

• Czy zaciski EverLink wymagają okresowego dokręcania? Dzięki unikalnej konstrukcji kompensującej pełzanie miedzi, zaciski te utrzymują stały moment docisku, co znacząco redukuje potrzebę okresowej konserwacji w porównaniu do standardowych zacisków śrubowych.
• Jakie jest napięcie sterowania tego modelu? Ten konkretny model (E7) posiada cewkę zasilaną napięciem 48 V AC o częstotliwości 50/60 Hz.
• Czy do stycznika można dołożyć dodatkowe styki pomocnicze? Tak, seria TeSys D pozwala na montaż czołowych lub bocznych bloków styków pomocniczych, a także modułów zwłocznych i ograniczników przepięć.
