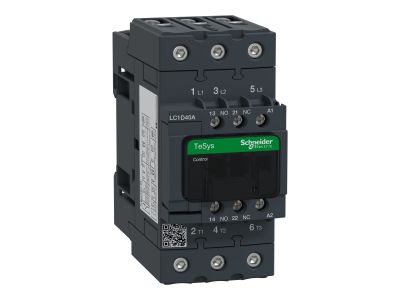

Stycznik mocy TeSys D 40A 3P 18,5KW 42V AC 1NO 1NC AC-3 zaciski EVK skrzynkowe | LC1D40AD7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D40AD7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem łączeniowym wynoszącym 40 A w kategorii AC-3 (przy napięciu do 440 V AC), co pozwala na efektywne sterowanie silnikami o mocy do 18,5 kW przy 400 V AC. W przypadku obciążeń rezystancyjnych (kategoria AC-1), stycznik obsługuje prąd o natężeniu do 60 A przy temperaturze otoczenia do 60°C.

• Innowacyjne zaciski EverLink (EVK): Opatentowana technologia zacisków skrzynkowych gwarantuje stały nacisk na przewód, eliminując skutki pełzania miedzi i redukując ryzyko przegrzania styków, co jest kluczowe dla bezpieczeństwa pożarowego.
• Wszechstronność sterowania: Cewka zasilana napięciem 42 V AC 50/60 Hz idealnie sprawdza się w układach sterowania o obniżonym napięciu bezpiecznym.
• Zintegrowane styki pomocnicze: Fabryczna konfiguracja 1 NO (normalnie otwarty) oraz 1 NC (normalnie zamknięty) umożliwia łatwą integrację z układami sygnalizacji i blokad elektrycznych.
• Wysoka trwałość: Trwałość mechaniczna na poziomie 6 milionów cykli oraz trwałość elektryczna wynosząca 1,5 miliona cykli w kategorii AC-3 gwarantują długoletnią, bezawaryjną eksploatację.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co potwierdzają liczne certyfikaty. Stycznik jest zgodny z normami IEC 60947-4-1 oraz IEC 60947-5-1, a także posiada certyfikację UL 508 i CSA C22.2 Nr 14. Urządzenie zostało zaprojektowane zgodnie z kategorią przepięciową III, co zapewnia wysoką odporność na impulsy napięciowe w instalacjach przemysłowych. Posiada również znaki jakości CCC, CSA, GOST oraz UL, co umożliwia jego stosowanie na rynkach całego świata.

Zastosowanie

Stycznik TeSys D LC1D40AD7 jest dedykowany do szerokiego spektrum zastosowań w automatyce i elektroenergetyce:

• Sterowanie silnikami: Idealny do rozruchu bezpośredniego silników klatkowych o mocy do 18,5 kW (AC-3).
• Obciążenia rezystancyjne: Doskonale sprawdza się w sterowaniu systemami grzewczymi i oświetleniowymi (AC-1) o prądzie do 60 A.
• Przemysł ciężki: Dzięki kategorii użytkowania AC-4, może być stosowany w aplikacjach wymagających nawrotnego sterowania silnikami oraz hamowania przeciwprądem.
• Systemy bezpieczeństwa: Wysoki parametr niezawodności B10d (ponad 1,3 mln cykli przy obciążeniu znamionowym) pozwala na wykorzystanie urządzenia w systemach sterowania związanych z bezpieczeństwem zgodnie z EN/ISO 13849-1.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony zgodnie z najlepszymi praktykami inżynierskimi:

• Sposób montażu: Stycznik można zamontować na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą wkrętów.
• Podłączenie obwodu mocy: Należy stosować przewody o przekroju od 1 mm² do 35 mm². Dla przewodów o przekroju 25-35 mm² wymagany jest moment dokręcania wynoszący 8 N.m przy użyciu klucza sześciokątnego 4 mm.
• Podłączenie obwodu sterowania: Zaciski śrubowe wymagają momentu dokręcania 1,7 N.m. Można stosować przewody sztywne lub elastyczne o przekroju do 4 mm².
• Orientacja: Urządzenie posiada fabryczną pokrywę ochronną, która zwiększa bezpieczeństwo podczas prac konserwacyjnych.

FAQ

• Czy zaciski EverLink wymagają okresowego dociągania? Dzięki technologii EverLink, która kompensuje odkształcenia przewodów, ryzyko poluzowania się połączeń jest zminimalizowane, co znacząco ogranicza potrzebę częstych przeglądów konserwacyjnych.
• Jakie jest napięcie izolacji tego modelu? Znamionowe napięcie izolacji (Ui) wynosi 690 V zgodnie z normą IEC 60947-4-1, co zapewnia bezpieczną separację obwodów.
• Czy stycznik posiada wbudowane styki pomocnicze? Tak, urządzenie posiada wbudowany jeden styk zwierny (1 NO) oraz jeden styk rozwierny (1 NC).
• Jaki jest czas reakcji stycznika? Czas zamykania styków mieści się w przedziale 12-26 ms, natomiast czas otwierania wynosi od 4 do 19 ms, co zapewnia szybką reakcję układu sterowania.
