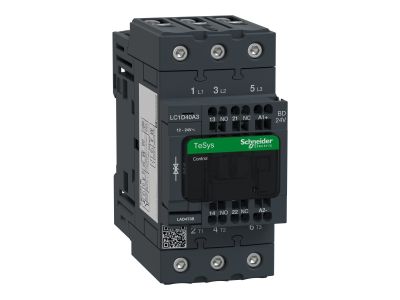

Stycznik mocy TeSys D 40A 3P 18,5KW 24V DC 1NO 1NC AC-3/AC-3e zaciski EVK sprężynowe | LC1D40A3BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy z serii TeSys D o indeksie LC1D40A3BD to trójbiegunowy stycznik przystosowany do prądu 40 A w kategorii użytkowania AC-3/AC-3e, co umożliwia niezawodne sterowanie trójfazowych silników indukcyjnych o mocy do 18,5 kW. Cewka sterująca 24 V DC oraz zintegrowane styki pomocnicze 1NO+1NC dają pełną swobodę w projektowaniu układów automatyki. Zaciski sprężynowe EVK przyśpieszają okablowanie i eliminują ryzyko samoczynnego poluzowania przewodów.

• Prąd znamionowy 40 A (AC-3/AC-3e): gwarantuje bezpieczną pracę w obwodach silnikowych o znacznym obciążeniu, bez ryzyka przegrzania styków głównych.
• Moc łączeniowa 18,5 kW (400 V AC-3): pozwala bezpośrednio sterować silniki o typowej mocy w instalacjach przemysłowych i komercyjnych.
• Cewka sterująca 24 V DC: zapewnia kompatybilność z układami sterowania niskonapięciowymi, w tym z przekaźnikami PLC i sterownikami.
• Styki pomocnicze 1NO+1NC: umożliwiają realizację sprzężenia zwrotnego, sygnalizacji stanu załączenia lub dodatkowych blokad bez konieczności stosowania oddzielnych modułów.
• Zaciski sprężynowe EVK: skracają czas montażu – przewód wkłada się bez użycia narzędzi, a połączenie pozostaje odporne na wibracje.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z wymaganiami europejskich norm dla aparatury łączeniowej niskiego napięcia oraz posiada oznakowanie CE. Przeznaczony jest do pracy w kategorii użytkowania AC-3 (sterowanie silników) oraz AC-3e (zwiększona trwałość łączeniowa). Gwarantuje to bezpieczną i długotrwałą eksploatację w standardowych warunkach przemysłowych.

Zastosowanie

Dzięki parametrom 40 A, 18,5 kW i cewce 24 V DC stycznik LC1D40A3BD sprawdza się w różnorodnych aplikacjach sterowania silnikami i odbiornikami w instalacjach przemysłowych oraz w automatyce budynkowej.

• Sterowanie trójfazowych silników indukcyjnych w maszynach produkcyjnych, pompach i wentylatorach.
• Załączanie i wyłączanie odbiorników rezystancyjnych, takich jak grzałki i piece przemysłowe.
• W układach automatyki jako element wykonawczy współpracujący z przekaźnikami programowalnymi PLC oraz sterownikami swobodnie programowalnymi.
• Sygnalizacja stanu pracy w szafach sterowniczych – styki pomocnicze 1NO+1NC przekazują informację o załączeniu do układu nadzoru.

Wskazówki Montażowe

Montaż stycznika może wykonywać wyłącznie personel z uprawnieniami SEP (do 1 kV). Prace należy prowadzić przy bezwzględnie odłączonym napięciu zasilania i sterowania. Urządzenie mocuje się na szynie TH35 (DIN) lub za pomocą wkrętów na płycie montażowej. Zaciski sprężynowe EVK obsługują przewody o przekroju dobranym do prądu 40 A – przed włożeniem przewodu upewnij się, że dźwignia zacisku jest otwarta. Siłę docisku określa producent w dokumentacji technicznej; nie przekraczaj zalecanego momentu dokręcania w przypadku stosowania końcówek tulejkowych.

FAQ

• Jakie napięcie cewki sterującej ma stycznik LC1D40A3BD? Stycznik wyposażony jest w cewkę 24 V DC. Napięcie sterowania należy podać zgodnie z biegunowością – brak podświetlenia, cewka jest przystosowana wyłącznie do pracy stałoprądowej.
• Ile i jakie styki pomocnicze posiada ten stycznik? Stycznik ma jeden zestaw styków pomocniczych: 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty). Styki te są wyprowadzone na osobne zaciski i mogą być używane do sygnalizacji lub blokad.
• Czy zaciski EVK wymagają specjalnego narzędzia do montażu przewodów? Nie – zaciski sprężynowe EVK umożliwiają podłączenie przewodu bez użycia narzędzi. Wystarczy otworzyć dźwignię, włożyć odizolowany przewód (lub końcówkę tulejkową) i zamknąć dźwignię. Połączenie jest pewne i odporne na wibracje.
