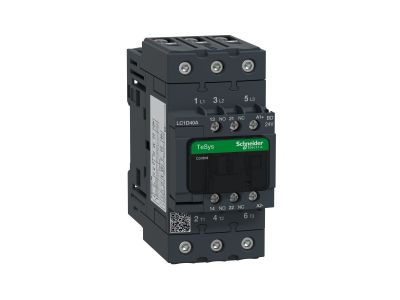

Stycznik mocy TeSys D 40A 3P 18,5KW 24V DC 1NO 1NC AC-3/AC-3e zaciski EVK skrzynkowe | LC1D40ABD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D40ABD to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 40 A w kategorii AC-3 oraz AC-3e, co pozwala na efektywne sterowanie silnikami o mocy do 18,5 kW przy napięciu 400 V. Wyposażenie w cewkę sterującą na napięcie 24 V DC (prąd stały) zapewnia stabilną pracę i kompatybilność z nowoczesnymi systemami sterowania PLC bez konieczności stosowania dodatkowych przekaźników pośredniczących.

• Konfiguracja styków: Urządzenie posiada 3 styki główne (3P) oraz zintegrowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), co umożliwia łatwą budowę układów podtrzymania i sygnalizacji.
• Zaciski skrzynkowe EVK: Zastosowanie innowacyjnych zacisków skrzynkowych gwarantuje pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem wibracji.
• Wysoka trwałość: Seria TeSys D słynie z wyjątkowej wytrzymałości mechanicznej i elektrycznej, co przekłada się na długi cykl życia produktu nawet przy częstym przełączaniu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach na całym świecie. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącą aparatury niskonapięciowej, a także posiada certyfikaty UL oraz CSA. Dzięki pełnej integracji z systemami bezpieczeństwa, urządzenie wspiera budowę aplikacji zgodnych z najwyższymi standardami ochrony mienia i personelu.

Zastosowanie

Stycznik LC1D40ABD jest niezwykle wszechstronny i znajduje zastosowanie w szerokim spektrum układów napędowych. Jest idealnym wyborem dla:

• Rozruszników silnikowych typu bezpośredniego (liniowych) oraz nawrotnych.
• Układów rozruchowych gwiazda-trójkąt, zapewniających łagodny start maszyn.
• Systemów sterowania za pośrednictwem autotransformatorów.
• Aplikacji w przemyśle ciężkim, systemach HVAC, pompach oraz wentylatorach, gdzie wymagana jest niezawodność łączenia obciążeń indukcyjnych.

Wskazówki Montażowe

Montaż stycznika TeSys D jest intuicyjny i pozwala na znaczną oszczędność czasu podczas prefabrykacji szaf sterowniczych. Urządzenie można zamontować na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków skrzynkowych, aby zapewnić optymalny kontakt elektryczny. Dzięki kompaktowej szerokości, stycznik pozwala na optymalne wykorzystanie przestrzeni w rozdzielnicy. Pełna integracja z akcesoriami Schneider Electric, takimi jak bloki styków pomocniczych czy moduły czasowe, odbywa się na zasadzie zatrzaskowej, bez użycia specjalistycznych narzędzi.

FAQ

• Czy cewka 24V DC wymaga dodatkowego modułu przeciwprzepięciowego? Styczniki TeSys D w wersji DC często posiadają wbudowaną diodę tłumiącą, jednak zawsze zaleca się weryfikację konfiguracji w celu ochrony wyjść tranzystorowych sterownika PLC.
• Jaki jest maksymalny przekrój przewodów dla zacisków EVK? Zaciski skrzynkowe w modelu 40A są przystosowane do obsługi przewodów o przekrojach zapewniających bezpieczny przepływ prądu znamionowego, zazwyczaj do 16 mm² dla przewodów sztywnych.
• Czy stycznik może pracować w kategorii AC-1? Tak, dla obciążeń rezystancyjnych (AC-1) dopuszczalny prąd znamionowy jest zazwyczaj wyższy niż w kategorii AC-3, co czyni go jeszcze bardziej uniwersalnym.
