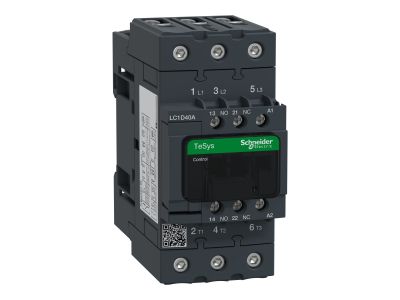

Stycznik mocy TeSys D 40A 3P 18,5KW 230V AC 1NO 1NC AC-3 zaciski EVK śrubowe | LC1D40AP5 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o oznaczeniu LC1D40AP5 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem łączeniowym wynoszącym 40 A w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami klatkowymi o mocy do 18,5 kW przy napięciu 400 V AC. Wyposażony w trzy bieguny główne oraz zintegrowane styki pomocnicze w konfiguracji 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), stycznik ten zapewnia pełną elastyczność w projektowaniu układów sterowania i sygnalizacji.

• Wysoka wydajność: Prąd znamionowy 40 A pozwala na stabilną pracę w trudnych warunkach obciążenia indukcyjnego.
• Napięcie sterowania: Cewka zasilana napięciem 230 V AC o częstotliwości 50 Hz jest standardem w większości instalacji automatyki budynkowej i przemysłowej.
• Kompaktowa budowa: Optymalizacja wymiarów pozwala na oszczędność miejsca na szynie DIN wewnątrz rozdzielnicy.
• Zintegrowane styki pomocnicze: Fabryczne wyposażenie w styki 1NO + 1NC eliminuje konieczność dokupowania dodatkowych bloków styków w podstawowych aplikacjach.
• Zaciski śrubowe EverLink: Innowacyjna technologia zacisków zapewnia stały docisk przewodów, co minimalizuje ryzyko przegrzania i poluzowania połączeń pod wpływem wibracji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w instalacjach profesjonalnych. Stycznik spełnia wymagania normy IEC 60947-4-1, która definiuje parametry dla aparatury niskonapięciowej, w szczególności dla styczników i rozruszników silnikowych. Dzięki wysokiej trwałości mechanicznej i elektrycznej, urządzenie może być stosowane w systemach bezpieczeństwa (Safety Chain), wspierając ochronę maszyn i personelu.

Zastosowanie

Stycznik TeSys D LC1D40AP5 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym wyborem do:

• Sterowania silnikami elektrycznymi w układach napędowych pomp, wentylatorów oraz przenośników.
• Zarządzania systemami HVAC (ogrzewanie, wentylacja, klimatyzacja) w dużych obiektach.
• Układów automatyki procesowej, gdzie wymagana jest wysoka częstotliwość łączeń.
• Aplikacji wymagających separacji galwanicznej obwodów siłowych od sterowniczych.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas podłączania przewodów do zacisków śrubowych należy zwrócić uwagę na odpowiedni moment dokręcania, co zapobiega uszkodzeniom mechanicznym i gwarantuje optymalną przewodność. Zaleca się regularną kontrolę stanu styków oraz czystości urządzenia w środowiskach o dużym zapyleniu. Dzięki technologii EverLink, stycznik utrzymuje stabilne połączenie nawet przy przewodach o dużym przekroju.

FAQ

• Czy stycznik LC1D40AP5 posiada wbudowane zabezpieczenie przeciwprzepięciowe cewki? Standardowy model wymaga zastosowania opcjonalnego modułu ogranicznika przepięć, jeśli aplikacja tego wymaga.
• Jaki jest maksymalny prąd dla kategorii AC-1? Choć głównym przeznaczeniem jest kategoria AC-3 (40 A), stycznik może obsługiwać wyższe prądy w kategorii AC-1 (obciążenia rezystancyjne), zgodnie z dokumentacją techniczną producenta.
• Czy można do niego dołączyć dodatkowe styki pomocnicze? Tak, seria TeSys D pozwala na montaż czołowych lub bocznych bloków styków pomocniczych oraz modułów czasowych.
