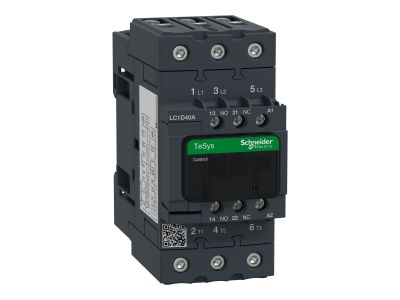

Stycznik mocy TeSys D 40A 3P 18,5KW 230V AC 1NO 1NC AC-3/AC-3e zaciski EVK skrzynkowe | LC1D40AP7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D40AP7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 40 A w kategorii AC-3 oraz AC-3e, co pozwala na efektywne sterowanie silnikami o mocy do 18,5 kW przy napięciu 400 V AC. Wyposażenie w cewkę sterującą na napięcie 230 V AC sprawia, że jest to komponent idealnie dopasowany do standardowych systemów automatyki i rozdziału energii.

• Zintegrowane styki pomocnicze: Urządzenie posiada wbudowane styki 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co umożliwia łatwą realizację układów podtrzymania oraz sygnalizacji stanu pracy bez konieczności montażu dodatkowych bloków.
• Zaciski skrzynkowe EVK: Zastosowanie innowacyjnych zacisków skrzynkowych gwarantuje pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań oraz ułatwiając montaż przewodów o różnych przekrojach.
• Wysoka trwałość mechaniczna: Seria TeSys D słynie z długiej żywotności, co przekłada się na redukcję kosztów eksploatacyjnych i minimalizację przestojów w procesach produkcyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach na całym świecie. Stycznik spełnia wymagania normy IEC/EN 60947-4-1, dotyczącej aparatury niskonapięciowej, w szczególności styczników i rozruszników do silników. Posiada również certyfikację UL oraz CSA, co potwierdza jego wysoką jakość wykonania oraz odporność na trudne warunki pracy. Stopień ochrony zacisków zgodny z IP20 zabezpiecza przed bezpośrednim dotykiem części pod napięciem przez personel techniczny.

Zastosowanie

Styczniki TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Są dedykowane do wszystkich rodzajów rozruszników silnikowych, w tym:

• Układów liniowych (bezpośrednie załączanie silnika).
• Układów nawrotnych, wymagających zmiany kierunku obrotów wału silnika.
• Przełączników gwiazda-trójkąt, służących do ograniczenia prądu rozruchowego.
• Układów sterowanych za pośrednictwem autotransformatorów.

Dzięki pełnej integracji z systemami sterowania, stycznik ten doskonale współpracuje ze sterownikami PLC oraz modułami bezpieczeństwa w nowoczesnych liniach produkcyjnych i maszynach przemysłowych.

Wskazówki Montażowe

Montaż stycznika LC1D40AP7 jest intuicyjny i szybki dzięki możliwości osadzenia na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się zacisków, należy stosować zalecany przez producenta moment dokręcania śrub zaciskowych.
• Przestrzeń wentylacyjna: W przypadku montażu kilku urządzeń obok siebie w szafie sterowniczej, warto zachować odpowiednie odstępy dla zapewnienia właściwej cyrkulacji powietrza.
• Oznakowanie: Wykorzystanie dedykowanych pól opisowych na froncie urządzenia ułatwia identyfikację aparatu w rozdzielnicy podczas prac konserwacyjnych.

FAQ

1. Czy do tego stycznika można dołożyć dodatkowe styki pomocnicze?
Tak, seria TeSys D pozwala na montaż dodatkowych bloków styków pomocniczych montowanych od czoła lub z boku urządzenia, co zwiększa elastyczność konfiguracji układu sterowania.

2. Jakie jest napięcie sterowania cewki w modelu LC1D40AP7?
Ten konkretny model wyposażony jest w cewkę zasilaną napięciem 230 V AC o częstotliwości 50/60 Hz.

3. Czy zaciski skrzynkowe EVK obsługują przewody typu linka?
Tak, zaciski skrzynkowe są przystosowane do podłączania zarówno przewodów sztywnych (drut), jak i elastycznych (linka), przy czym w przypadku linek zaleca się stosowanie odpowiednich tulejek zaciskowych dla zapewnienia najlepszego kontaktu.
