Stycznik mocy TeSys D 40A 3P 18,5KW 220V AC 1NO 1NC AC-3/AC-3e zaciski EVK skrzynkowe | LC1D40AM7 Schneider Electric

Opis i Kluczowe Cechy

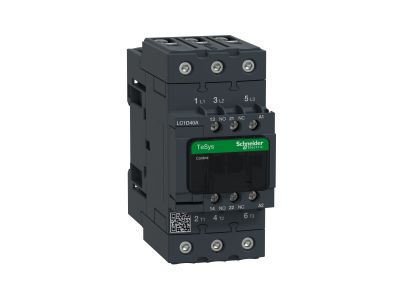

Stycznik mocy TeSys D Schneider Electricder Electric o symbolu LC1D40AM7 to trwały i niezawodny element przeznaczony do sterowania silnikami w kategorii użytkowej AC-3/AC-3e. Aparat trójbiegunowy o prądzie znamionowym 40 A i mocy silnika 18,5 kW, wyposażony w cewkę 220 V AC oraz jeden styk pomocniczy NO i jeden NC. Konstrukcja z zaciskami skrzynkowymi EVK upraszcza podłączenie przewodów.

• Prąd znamionowy 40 A w kategorii AC-3: zapewnia bezpieczną pracę silników o mocy do 18,5 kW, bez ryzyka przeciążenia styków podczas rozruchu i zatrzymania.
• 3 bieguny główne oraz styki pomocnicze 1NO+1NC: umożliwiają pełne sterowanie obwodem siłowym i jednocześnie sygnalizację stanu załączania lub blokowanie w układach automatyki.
• Cewka sterująca 220 V AC: kompatybilna z typową siecią napięcia gwarantuje prostą integrację z systemami sterowania bez konieczności stosowania dodatkowych zasilaczy.
• Zaciski skrzynkowe EVK: przystosowane do szybkiego i pewnego montażu przewodów o odpowiednim przekroju, co skraca czas instalacji i zwiększa niezawodność połączeń.
• Kategoria użytkowa AC-3/AC-3e: optymalna charakterystyka do przełączania silników klatkowych, w tym rozruch i wybieg, a także praca w trybie ekonomicznym (AC-3e) przy mniejszych obciążeniach.

Zgodność z Normami

Stycznik TeSys D został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, co potwierdza jego bezpieczeństwo i spełnienie wymogów stosowanych w instalacjach przemysłowych i budynkowych.

Zastosowanie

Dzięki parametrom i kategorii użytkowej stycznik LC1D40AM7 znajduje zastosowanie w wielu układach rozruchowych i sterujących. Jest elementem niezbędnym w rozdzielnicach oraz szafach sterowniczych.

• Rozruszniki bezpośrednie i nawrotne silników trójfazowych o mocy do 18,5 kW.
• Przełączniki gwiazda/trójkąt oraz układy z autotransformatorem do łagodnego rozruchu.
• Sterowanie odbiornikami indukcyjnymi (silniki, wentylatory, pompy) w automatyce budynkowej i przemysłowej.
• Impulsowe sterowanie załączaniem poprzez przekaźniki lub PLC jako element wykonawczy w systemach automatyki.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Aparat mocuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu obciążenia (40 A) i długości instalacji. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta, aby uniknąć luzów i przegrzania.

FAQ

• Jakie napięcie musi być podane na cewkę? Stycznik wymaga napięcia sterującego 220 V AC (np. z sieci 230 V). Użycie innego napięcia może uniemożliwić poprawne zadziałanie lub uszkodzić cewkę.
• Czy stycznik posiada podświetlenie lub sygnalizację pracy? Nie ma wbudowanego podświetlenia. Stan załączenia można monitorować za pomocą styków pomocniczych 1NO+1NC – jeden z nich może być wykorzystany do sygnalizacji zewnętrznej (np. lampki kontrolnej).
• Jaki jest stopień ochrony samego stycznika? Producent nie podaje konkretnego IP dla tego modelu, ale aparatura modułowa montowana w rozdzielnicy ma standardowo ochronę przed dotykiem IP20. Po zabudowie w obudowie stopień ochrony całej instalacji może być wyższy.
