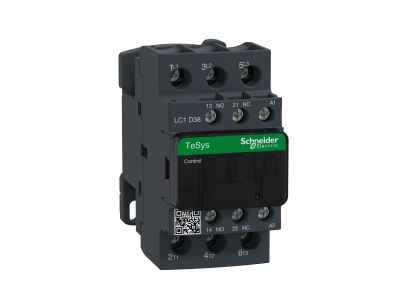

Stycznik mocy TeSys D 38A 3P 18,5KW 48V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D38E7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D38E7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 38 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 18,5 kW przy napięciu 400 V. Wyposażenie stycznika w cewkę zasilaną napięciem 48 V AC sprawia, że jest on idealnym komponentem do systemów sterowania o obniżonym napięciu roboczym, zwiększając bezpieczeństwo obsługi.

• Konfiguracja styków: Urządzenie posiada wbudowane styki pomocnicze 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co umożliwia łatwą integrację z układami sygnalizacji i blokad elektrycznych.
• Zaciski skrzynkowe: Zastosowanie solidnych zacisków skrzynkowych gwarantuje trwałe i bezpieczne połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.
• Wysoka trwałość: Seria TeSys D słynie z wyjątkowej wytrzymałości mechanicznej i elektrycznej, co przekłada się na długi cykl życia produktu nawet przy częstym przełączaniu obciążeń indukcyjnych.
• Kompaktowa budowa: Szerokość urządzenia została zoptymalizowana, aby zajmować jak najmniej miejsca na szynie DIN, przy jednoczesnym zachowaniu wysokich parametrów prądowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia jego niezawodność w globalnych systemach elektroenergetycznych. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącą aparatury niskonapięciowej, styczników i rozruszników silnikowych. Posiada również certyfikację UL oraz CSA, co potwierdza najwyższe standardy bezpieczeństwa i jakości wykonania. Stopień ochrony zacisków IP20 chroni przed bezpośrednim dotykiem części pod napięciem, zgodnie z wytycznymi BHP dla instalacji elektrycznych.

Zastosowanie

Styczniki TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Są dedykowane do wszystkich rodzajów rozruszników silnikowych, w tym układów nawrotnych (lewo/prawo) oraz liniowych. Doskonale sprawdzają się w przełącznikach gwiazda-trójkąt, gdzie precyzja przełączania ma kluczowe znaczenie dla ochrony uzwojeń silnika. Urządzenie może być również wykorzystywane w układach z autotransformatorami oraz do sterowania obciążeniami rezystancyjnymi w kategorii AC-1. Dzięki pełnej integracji z systemami sterowania, stycznik ten jest fundamentem nowoczesnej automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż stycznika LC1D38E7 powinien odbywać się na standardowej szynie montażowej DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków skrzynkowych, aby zapewnić optymalny kontakt elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanym do prądu 38 A. Dzięki modułowej konstrukcji, do stycznika można w prosty sposób dołączyć dodatkowe bloki styków pomocniczych, moduły opóźniające lub ograniczniki przepięć, co pozwala na elastyczną rozbudowę funkcjonalności układu.

FAQ

• Czy ten stycznik posiada wbudowane styki pomocnicze? Tak, model LC1D38E7 posiada fabrycznie zintegrowane styki 1NO oraz 1NC, co eliminuje konieczność dokupowania dodatkowych modułów dla podstawowych funkcji logicznych.
• Jakie jest napięcie sterowania cewki? Cewka w tym modelu jest przystosowana do pracy z napięciem 48 V AC o częstotliwości 50/60 Hz.
• Czy urządzenie nadaje się do pracy z silnikami o mocy 18,5 kW? Tak, stycznik jest dedykowany do obciążeń silnikowych o mocy znamionowej do 18,5 kW przy napięciu 400 V w kategorii użytkowania AC-3.
• Jaki rodzaj przyłączy posiada ten model? Stycznik wyposażony jest w zaciski skrzynkowe, które zapewniają pewne trzymanie przewodów sztywnych i giętkich (linek) z tulejkami.
