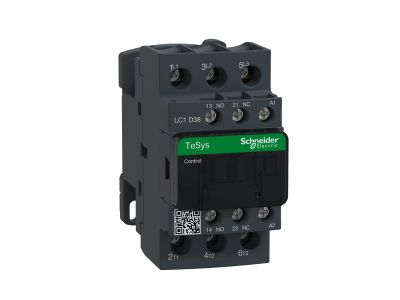

Stycznik mocy TeSys D 38A 3P 18,5KW 400V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D38V7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy Schneider Electricder Electric TeSys D LC1D38V7 to urządzenie 3-biegunowe o znamionowym prądzie łączeniowym 38 A w kategorii AC-3, przystosowane do napięcia cewki 400 V AC. Dzięki mocy łączeniowej silnika do 18,5 kW przy 400 V AC oraz wbudowanym stykom pomocniczym 1NO+1NC, stanowi niezawodny element układów sterowania i zabezpieczenia napędów. Wyposażony w zaciski skrzynkowe ułatwiające podłączenie przewodów o przekroju do 10 mm².

• Prąd znamionowy Ie = 38 A (AC-3, 440 V): Gwarantuje bezpieczną i stabilną pracę w obwodach silnikowych o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Moc silnika do 18,5 kW (400 V AC, AC-3): Umożliwia bezpośrednie sterowanie silnikami trójfazowymi o typowych parametrach przemysłowych.
• Styki pomocnicze 1NO+1NC: Zapewniają sygnalizację stanu załączenia i możliwość realizacji układów samopodtrzymania lub blokad, bez konieczności stosowania dodatkowych przekaźników.
• Trwałość mechaniczna 15 Mcykli: Wyjątkowo długa żywotność mechaniczna przekłada się na minimalne koszty eksploatacji i rzadką wymianę urządzenia.
• Wytrzymałość zwarciowa Icw = 430 A (1 s): Odporność na prądy zwarciowe zwiększa bezpieczeństwo instalacji i chroni urządzenia współpracujące.

Zgodność z Normami

Stycznik LC1D38V7 spełnia wymagania norm IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, UL 508 oraz CSA C22.2 Nr 14. Posiada certyfikaty BV, CCC, CSA, DNV, GL, GOST, LROS, RINA, UL, co potwierdza jego bezpieczeństwo i zgodność z międzynarodowymi standardami.

Zastosowanie

Stycznik TeSys D znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne łączenie obwodów sterowania i zasilania w przemyśle oraz automatyce budynkowej.

• Sterowanie silnikami trójfazowymi w układach rozruchu bezpośredniego, w tym pomp, wentylatorów, sprężarek i przenośników.
• Łączenie obciążeń rezystancyjnych (AC-1), takich jak grzałki, piece oporowe.
• Zastosowanie w szafach sterowniczych maszyn i linii produkcyjnych jako element wykonawczy sterowany z PLC lub przekaźnika.
• Systemy automatyki budynkowej – sterowanie agregatami, klimatyzatorami, napędami bram.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub płycie montażowej. Przekrój przewodów obwodu zasilającego należy dobrać do prądu znamionowego (max 10 mm² dla przewodów sztywnych). Moment dokręcania zacisków: obwód sterowania – 1,7 N·m, obwód zasilający – 2,5 N·m (użyć śrubokręta płaskiego 6 mm lub Philips nr 2). Należy przestrzegać danych katalogowych dotyczących dobezpieczenia bezpiecznikami gG (zalecane 63 A dla koordynacji typ 1 lub 2).

FAQ

• Czy stycznik ma podświetlenie? Nie, stycznik LC1D38V7 nie jest wyposażony w podświetlenie. Do sygnalizacji stanu zaleca się zastosowanie oddzielnej lampki lub wykorzystanie styku pomocniczego.
• Jaki stopień ochrony IP ma stycznik? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicy charakteryzuje się ochroną IP20 (brak ochrony przed wilgocią). W przypadku instalacji w środowisku zapylonym lub wilgotnym należy zastosować obudowę z wyższym stopniem ochrony.
• W jakich kategoriach użytkowania może pracować stycznik? Dane techniczne określają kategorie AC-1 (obciążenia rezystancyjne), AC-3 (silniki klatkowe – rozruch, wybieg) oraz AC-4 (silniki – hamowanie przeciwwłączeniowe, nawrotne). Dla każdej kategorii podano odrębne wartości prądu i mocy – należy je sprawdzić w karcie katalogowej.
