Stycznik mocy TeSys D 38A 3P 18,5KW 24V DC 1NO 1NC AC-3 zaciski śrubowe | LC1D386BL Schneider Electric

Opis i Kluczowe Cechy

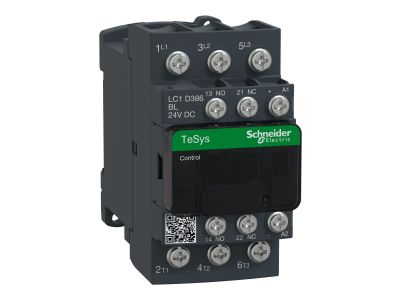

Stycznik mocy TeSys D serii LC1D o symbolu LC1D386BL to trójbiegunowe urządzenie (3NO) przeznaczone do sterowania silnikami o prądzie 38 A w kategorii AC-3 (18,5 kW przy 400 V). Cewka zasilana napięciem 24 V DC wyposażona jest w moduł tłumiący stany przejściowe, co zwiększa niezawodność w systemach sterowania niskonapięciowych. Wbudowane styki pomocnicze 1NO+1NC (z certyfikowanym lustrem NC) umożliwiają sygnalizację stanu i integrację z układami bezpieczeństwa. Kompaktowa szerokość 45 mm ułatwia montaż w rozdzielnicach i szafach sterowniczych, a zaciski śrubowe (pierścieniowe) zapewniają pewne połączenie przewodów.

• Prąd znamionowy 38 A w AC-3: Gwarantuje bezpieczną pracę przy sterowaniu silnikami o dużym obciążeniu, bez ryzyka przegrzania styków.
• Cewka 24 V DC z modułem tłumiącym: Zmniejsza przepięcia łączeniowe, wydłużając żywotność cewki i elementów sterujących.
• Wbudowane styki pomocnicze 1NO+1NC z lustrem NC: Umożliwiają niezawodną sygnalizację położenia styków głównych (zgodnie z wymogami bezpieczeństwa).
• Szerokość 45 mm – kompaktowa konstrukcja: Oszczędza miejsce w rozdzielnicy i szafie sterowniczej, ułatwiając rozbudowę układu.
• Zaciski śrubowe (pierścieniowe): Zapewniają pewne i trwałe połączenie przewodów o odpowiednim przekroju, odporne na wibracje.

Zgodność z Normami

Stycznik posiada certyfikaty zgodności z normami międzynarodowymi: IEC, UL, CSA, CCC, EAC oraz dopuszczenie morskie (Marine). Dzięki temu nadaje się do zastosowań w różnych regionach świata i w środowiskach o podwyższonych wymaganiach, w tym w przemyśle okrętowym.

Zastosowanie

Stycznik TeSys D LC1D386BL jest przeznaczony przede wszystkim do łączenia i rozłączania obwodów silników indukcyjnych w kategorii AC-3. Sprawdza się w układach automatyki przemysłowej, sterowania maszynami oraz w rozdzielnicach energetycznych.

• Sterowanie silnikami trójfazowymi o mocy do 18,5 kW (przy 400 V) – np. napędy pomp, wentylatorów, sprężarek.
• Łączenie i wyłączanie obciążeń rezystancyjnych i indukcyjnych w szafach sterowniczych maszyn.
• Integracja z systemami PLC i przekaźnikami – cewka 24 V DC umożliwia bezpośrednie sterowanie z modułów cyfrowych.
• Zastosowania w warunkach morskich dzięki certyfikatowi Marine – np. na statkach, platformach offshore.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 lub bezpośrednio na płycie montażowej za pomocą śrub. Moment dokręcania zacisków śrubowych należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego 38 A (np. 6 mm² Cu). Zaleca się stosowanie końcówek kablowych dla przewodów linkowych.

FAQ

• Czy stycznik ma wbudowane podświetlenie? Nie, stycznik nie posiada podświetlenia. Posiada wbudowane styki pomocnicze 1NO+1NC do sygnalizacji stanu.
• Jaki jest stopień ochrony stycznika? Stycznik przeznaczony jest do montażu w rozdzielnicy, co zapewnia ochronę przed dotykiem (IP20 zgodnie z typowym zastosowaniem aparatury modułowej). Dokładne IP należy potwierdzić w dokumentacji technicznej producenta.
• Jaki jest tryb pracy styków głównych? Styki główne są normalnie otwarte (NO) i zaprojektowane do pracy w kategorii AC-3 (sterowanie silnikami). Wbudowane styki pomocnicze NC pełnią funkcję lustrzaną zgodną z wymogami bezpieczeństwa.
