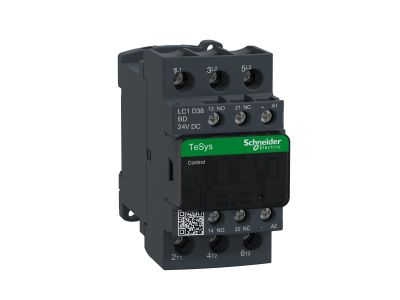

Stycznik mocy TeSys D 38A 3P 18,5KW 24V DC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D38BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D38BD to zaawansowane urządzenie łączeniowe od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 38 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami klatkowymi o mocy do 18,5 kW przy napięciu 400 V AC. Wyposażenie w trzy bieguny główne (3P) oraz zintegrowane styki pomocnicze w konfiguracji 1NO (normalnie otwarty) i 1NC (normalnie zamknięty) umożliwia pełną kontrolę nad stanem pracy urządzenia oraz łatwą integrację z układami sygnalizacji i blokad.

• Cewka DC o niskim poborze mocy: Napięcie sterujące 24 V DC zapewnia bezpieczną pracę i kompatybilność z wyjściami sterowników PLC bez konieczności stosowania dodatkowych przekaźników pośredniczących.
• Zaciski skrzynkowe: Solidne zaciski śrubowe gwarantują trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.
• Wysoka trwałość mechaniczna: Konstrukcja serii TeSys D została zoptymalizowana pod kątem milionów cykli łączeniowych, co przekłada się na długą żywotność i niskie koszty eksploatacji.

Zgodność z Normami

Produkt spełnia rygorystyczne międzynarodowe standardy bezpieczeństwa i jakości, co jest kluczowe w profesjonalnych instalacjach elektro-technicznych. Stycznik LC1D38BD jest zgodny z normami IEC/EN 60947-4-1 oraz IEC/EN 60947-5-1, co potwierdza jego zdolność do bezpiecznej pracy w obwodach silnikowych i sterowniczych. Posiada również certyfikaty UL oraz CSA, umożliwiające jego stosowanie na rynkach globalnych. Stopień ochrony IP20 zapewnia bezpieczeństwo przed bezpośrednim dotykiem części pod napięciem zgodnie z normą VDE 0106.

Zastosowanie

Styczniki TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Są idealnym rozwiązaniem dla:

• Rozruszników silnikowych: Zarówno w układach liniowych (bezpośrednich), jak i nawrotnych, gdzie wymagana jest zmiana kierunku obrotów wału silnika.
• Układów gwiazda-trójkąt: Dzięki kompaktowym wymiarom pozwalają na budowę estetycznych i funkcjonalnych zestawów rozruchowych ograniczających prąd rozruchu.
• Systemów automatyki budynkowej i przemysłowej: Doskonale współpracują z autotransformatorami oraz systemami sterowania procesami produkcyjnymi.
• Integracji z systemami sterowania: Pełna kompatybilność z akcesoriami Schneider Electric, takimi jak blokady mechaniczne czy moduły czasowe.

Wskazówki Montażowe

Montaż stycznika LC1D38BD jest intuicyjny i szybki dzięki standardowej szynie DIN 35 mm, choć urządzenie można również przykręcić bezpośrednio do płyty montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków skrzynkowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Dzięki kompaktowej szerokości, stycznik pozwala na znaczną oszczędność miejsca w szafie sterowniczej, a wyraźne oznaczenia zacisków redukują ryzyko błędów podczas okablowania.

FAQ

• Czy ten model posiada wbudowaną diodę tłumiącą przepięcia? Tak, styczniki TeSys D z cewką DC posiadają wbudowaną dwukierunkową diodę ograniczającą przepięcia, co chroni wyjścia sterowników PLC.
• Jaki jest maksymalny prąd dla kategorii AC-1? Dla obciążeń rezystancyjnych (AC-1) prąd znamionowy tego modelu jest wyższy niż w kategorii AC-3, co pozwala na sterowanie większymi mocami grzewczymi.
• Czy styki pomocnicze można rozbudować? Tak, konstrukcja pozwala na montaż dodatkowych bloków styków pomocniczych montowanych od czoła lub z boku urządzenia.
