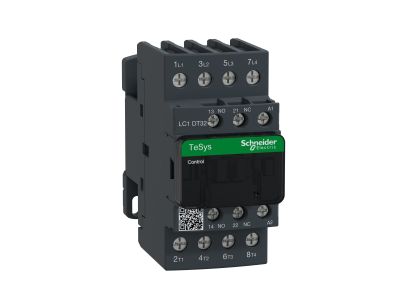

Stycznik mocy TeSys D 32A 4P 48V AC 1NO 1NC AC-1 zaciski skrzynkowe | LC1DT32E7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o indeksie LC1DT32E7 to czterobiegunowe urządzenie łączeniowe o prądzie znamionowym 32 A w kategorii użytkowania AC-1, przystosowane do napięcia sterowania 48 V AC. Wyposażony w jeden zestyk pomocniczy zwierny (1NO) i jeden rozwierny (1NC), montowany na szynie TH35 lub płycie montażowej za pomocą zacisków skrzynkowych. Dedykowany do układów rozruszników liniowych, nawrotnych oraz przełączników gwiazda/trójkąt.

• Prąd znamionowy 32 A (AC-1): Zapewnia bezpieczną i stabilną pracę w obwodach rezystancyjnych, takich jak grzałki, piece czy układy oświetlenia LED, bez ryzyka przegrzania styków.
• Cztery bieguny główne (4P): Umożliwiają jednoczesne przełączanie czterech niezależnych obwodów lub trzech faz z neutralnym – idealne do rozbudowanych instalacji przemysłowych.
• Napięcie cewki 48 V AC: Niskonapięciowe sterowanie zwiększa bezpieczeństwo obsługi i pozwala na łatwą integrację z układami automatyki budynkowej lub PLC.
• Zestyki pomocnicze 1NO + 1NC: Umożliwiają sygnalizację stanu stycznika oraz realizację prostych układów blokad i sprzężeń zwrotnych bez dodatkowych modułów.
• Zaciski skrzynkowe: Zapewniają pewne i trwałe połączenie przewodów o przekrojach do 25 mm², ułatwiając montaż i konserwację.

Zgodność z Normami

Stycznik został zaprojektowany i wyprodukowany zgodnie z europejskimi standardami bezpieczeństwa i posiada oznakowanie CE. Producent deklaruje zgodność z wymaganiami dyrektyw dla aparatury łączeniowej niskiego napięcia.

Zastosowanie

Stycznik mocy TeSys D LC1DT32E7 znajduje zastosowanie przede wszystkim w układach rozruchowych silników oraz przełączania obciążeń rezystancyjnych. Sprawdza się w instalacjach przemysłowych i komercyjnych.

• Rozruszniki liniowe i nawrotne silników o mocy odpowiedniej do prądu 32 A w kategorii AC-1.
• Przełączniki gwiazda/trójkąt dla silników asynchronicznych (zgodnie z doborem mocy).
• Sterowanie obwodami rezystancyjnymi: grzałki, piece oporowe, suszarnie.
• Praca w systemach automatyki budynkowej jako element wykonawczy sterowany sygnałem 48 V AC.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (z wykorzystaniem adaptera) lub bezpośrednio na płycie montażowej. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym obwodu. Moment dokręcania śrub zacisków skrzynkowych – zgodnie z dokumentacją producenta (nie przekraczać wartości podanej na obudowie). Należy zapewnić odpowiednią wentylację i zachować odstępy izolacyjne zgodnie z instrukcją.

FAQ

• Jaki jest prąd znamionowy stycznika? Prąd znamionowy w kategorii AC-1 wynosi 32 A. W innych kategoriach użytkowania (np. AC-3) wartość ta może być niższa – przed doborem sprawdź dane katalogowe producenta.
• Ile biegunów głównych i pomocniczych ma ten model? Stycznik posiada 4 bieguny główne (do obwodu mocy) oraz jeden zestyk pomocniczy zwierny (1NO) i jeden rozwierny (1NC) do sygnalizacji i sterowania.
• Jakie napięcie sterowania jest wymagane? Cewka stycznika jest przystosowana do napięcia 48 V AC. Należy podłączyć je zgodnie z oznaczeniami na obudowie, zapewniając stabilne napięcie o częstotliwości 50/60 Hz.
