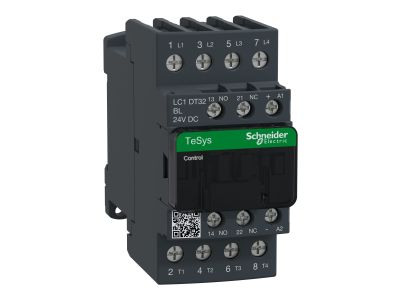

Stycznik mocy TeSys D 32A 4P 24V DC 1NO 1NC AC-1 zaciski śrubowe | LC1DT32BL Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1DT32BL firmy Schneider Electricder Electric to niezawodny element do łączenia obwodów zasilających w kategorii użytkowania AC-1. Przeznaczony do obciążeń rezystancyjnych, oferuje znamionowy prąd cieplny Ith wynoszący 32 A w temperaturze 60 °C dla obwodu zasilającego, co gwarantuje bezpieczną pracę nawet przy znacznym obciążeniu bez ryzyka przegrzania styków. Czterobiegunowa konfiguracja (4 styki główne NO) oraz wbudowany styk pomocniczy 1NO+1NC zapewniają elastyczność w aplikacjach przemysłowych i automatyce budynkowej.

• Znamionowy prąd cieplny Ith 32 A (60 °C): umożliwia bezpieczne sterowanie urządzeniami o dużym poborze prądu, np. grzałkami przemysłowymi lub piecami oporowymi.
• Cewka sterująca 24 V DC o niskim poborze energii: pozwala na bezpośrednie sterowanie z układów PLC lub przekaźników, minimalizując straty w systemie sterowania.
• 4 biegi główne (4 NO) + 1 styk pomocniczy NO i 1 NC: daje możliwość jednoczesnego załączania wielofazowych obciążeń oraz sygnalizacji stanu pracy bez dodatkowych elementów.
• Wysoka trwałość mechaniczna 30 Mcykli: zapewnia długoletnią, bezawaryjną eksploatację w cyklach ciągłych – idealne do aplikacji wymagających częstego łączenia.
• Momenty dokręcania zacisków 1,7 Nm (obwód mocy i sterowania): ułatwiają pewne i powtarzalne połączenie przewodów o przekroju do 16 mm² (sztywny) / 10 mm² (elastyczny).

Zgodność z Normami

Stycznik LC1DT32BL spełnia wymagania norm IEC 60947-4-1, IEC 60947-5-1 oraz ich europejskich odpowiedników EN 60947-4-1 i EN 60947-5-1. Posiada również certyfikaty UL 508 i CSA C22.2 Nr 14, a także świadectwa BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds Register of Shipping), RINA i UL, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i niezawodności.

Zastosowanie

Stycznik TeSys D LC1DT32BL został zaprojektowany do pracy w kategorii AC-1 (obciążenia rezystancyjne). Sprawdza się w szerokim zakresie aplikacji przemysłowych i komercyjnych, szczególnie tam, gdzie wymagane jest niezawodne łączenie obwodów o podwyższonym prądzie i napięciu.

• Sterowanie grzałkami, piecami oporowymi i nagrzewnicami elektrycznymi w procesach technologicznych.
• Załączanie i wyłączanie oświetlenia przemysłowego o dużych mocach (np. oprawy LED, jarzniki).
• Impulsowe sterowanie większymi stycznikami lub przekaźnikami w systemach automatyki.
• Budowa rozdzielnic sterowniczych w automatyce budynkowej (klimatyzacja, wentylacja, pompy ciepła).

Wskazówki Montażowe

Montaż oraz obsługa stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach. Urządzenie montuje się na szynie TH35 (DIN) lub na płycie montażowej. Przewody należy podłączać z zachowaniem odpowiedniego momentu dokręcania (obwód mocy i sterowania: 1,7 Nm przy użyciu śrubokręta Philips nr 2 lub płaskiego Ø 6 mm). Przekrój przewodów dobieraj zgodnie z dokumentacją techniczną – dla obwodu mocy: 2,5…16 mm² (sztywny) lub 2,5…10 mm² (elastyczny), dla obwodu sterowania: 1…4 mm².

FAQ

• Jaki jest stopień ochrony stycznika LC1DT32BL? W dostarczonych danych nie podano konkretnej wartości IP. Typowo aparatura modułowa montowana wewnątrz rozdzielnicy posiada stopień ochrony IP20. W przypadku pracy w trudniejszych warunkach zaleca się stosowanie dodatkowej obudowy.
• Czy stycznik posiada podświetlenie? Nie, stycznik nie ma wbudowanego podświetlenia. Do sygnalizacji stanu można wykorzystać styk pomocniczy 1NO+1NC.
• Jaki jest tryb pracy styków głównych? Styki główne pracują w kategorii użytkowania AC-1, co oznacza obciążenia rezystancyjne. Prąd załączania (Irms) wynosi 300 A przy 440 V AC, a prąd wyłączania jest zależny od charakteru obciążenia.
