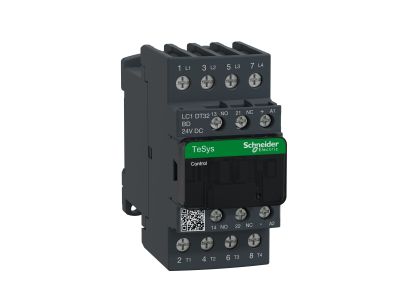

Stycznik mocy TeSys D 32A 4P 24V DC 1NO 1NC AC-1 zaciski skrzynkowe | LC1DT32BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o oznaczeniu katalogowym LC1DT32BD to czterobiegunowe urządzenie przeznaczone do pracy w kategorii użytkowania AC-1. Prąd znamionowy 32 A oraz napięcie sterowania 24 V DC pozwalają na bezpieczne i niezawodne załączanie odbiorników o znacznym obciążeniu, przy jednoczesnym zachowaniu niskiego napięcia w obwodzie sterowania. Wyposażony w jeden zestyk pomocniczy NO i jeden NC oraz zaciski skrzynkowe ułatwiające podłączenie przewodów.

• Prąd znamionowy 32 A (AC-1): gwarantuje pewną pracę w obwodach o dużym obciążeniu, bez ryzyka przegrzania styków przy obciążeniach rezystancyjnych i małoindukcyjnych.
• Napięcie sterowania 24 V DC: bezpieczne napięcie zasilania cewki, kompatybilne z typowymi systemami PLC i sterownikami, minimalizujące ryzyko porażenia.
• 4 bieguny (4P): umożliwiają jednoczesne przełączanie czterech obwodów – idealne do silników trójfazowych z przewodem neutralnym lub niezależnych obciążeń.
• Zestyki pomocnicze 1NO + 1NC: zapewniają sygnalizację stanu łączeniowego oraz możliwość realizacji samopodtrzymania bez konieczności stosowania dodatkowych przekaźników.
• Zaciski skrzynkowe: ułatwiają szybki i pewny montaż przewodów, zwiększając trwałość połączeń elektrycznych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw unijnych. Zalecany do stosowania w instalacjach niskiego napięcia przez wykwalifikowany personel.

Zastosowanie

Stycznik TeSys D LC1DT32BD znajduje zastosowanie w przemyśle oraz automatyce budynkowej, szczególnie w układach z obciążeniami kategorii AC-1.

• Sterowanie silnikami elektrycznymi w rozrusznikach liniowych i nawrotnych (silniki asynchroniczne klatkowe).
• Załączanie i wyłączanie obciążeń rezystancyjnych, takich jak grzałki, piece oporowe czy nagrzewnice.
• Przełączanie oświetlenia (np. lamp halogenowych, LED) przy odpowiednim deratingu prądowym.
• Automatyka budynkowa – sterowanie pompami, wentylatorami, bramami rolowanymi i taśmociągami.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN), w rozdzielnicach o stopniu ochrony minimum IP20. Przekrój podłączanych przewodów należy dobrać zgodnie z obciążalnością prądową i wymaganiami norm. Momenty dokręcania zacisków oraz dopuszczalny przekrój przewodów – według dokumentacji producenta dołączonej do wyrobu.

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik LED? W standardowej wersji (LC1DT32BD) stycznik nie jest wyposażony w podświetlenie ani wbudowany wskaźnik LED stanu. Sygnalizację można zrealizować za pomocą zestyku pomocniczego NO.
• Jaki jest stopień ochrony obudowy? Producent nie podaje w karcie katalogowej konkretnego stopnia IP dla samego stycznika. W warunkach typowej pracy wewnątrz rozdzielnicy aparatura modułowa spotykana jest z IP20 – zalecamy montaż w obudowie o odpowiednim stopniu ochrony dla danego środowiska.
• Jaki tryb pracy styków został określony? Stycznik przeznaczony jest do kategorii użytkowania AC-1, co oznacza pracę przy obciążeniach rezystancyjnych lub małoindukcyjnych (cosφ ≥ 0,8). Nie jest zalecany do bezpośredniego łączenia silników w kategorii AC-3 bez dodatkowego deratingu.
