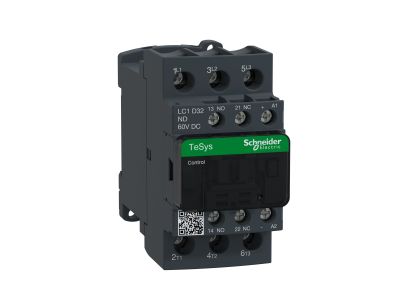

Stycznik mocy TeSys D 32A 3P 15KW 60V DC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D32ND Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1D32ND marki Schneider Electricder Electric to trójbiegunowy stycznik przeznaczony do sterowania silnikami oraz innymi odbiornikami w układach prądu przemiennego. Urządzenie przystosowane jest do pracy w kategorii AC-3 i zapewnia prąd znamionowy 32 A oraz moc silnika do 15 kW przy napięciu 400 V AC. Cewka sterująca zasilana napięciem 60 V DC została wyposażona w moduł tłumiący stany przejściowe, co zwiększa trwałość i niezawodność w systemach automatyki. Kompaktowa obudowa o szerokości 45 mm umożliwia oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 32 A (AC-3): gwarantuje bezpieczną i stabilną pracę w obwodach silnikowych średniej mocy, bez ryzyka przeciążenia styków głównych.
• Moc silnika do 15 kW przy 400 V AC (AC-3): pozwala na sterowanie wydajnych napędów przemysłowych i pomp bez konieczności stosowania dodatkowego osprzętu.
• Cewka 60 V DC z modułem tłumiącym stany przejściowe: ogranicza przepięcia łączeniowe, wydłużając żywotność stycznika i zapewniając stabilne załączanie.
• Wbudowane styki pomocnicze 1NO + 1NC (NC typu lustro): umożliwiają realizację układów sygnalizacji, blokad i sprzężeń zwrotnych bez konieczności montażu dodatkowych modułów.
• Kompaktowa szerokość 45 mm: ułatwia zabudowę w rozdzielnicach o ograniczonej przestrzeni, a możliwość montażu na szynie DIN lub bezpośrednio śrubami daje elastyczność instalacji.

Zgodność z Normami

Stycznik TeSys D LC1D32ND posiada certyfikaty zgodności z wieloma międzynarodowymi standardami, w tym IEC, UL, CSA, CCC, EAC oraz wymogami towarzystw klasyfikacyjnych (Marine). Oznaczenie CE potwierdza spełnienie wymagań dyrektyw unijnych. Urządzenie przeznaczone jest do stosowania w instalacjach zgodnych z normami serii IEC/EN 60947.

Zastosowanie

Stycznik mocy LC1D32ND znajduje zastosowanie przede wszystkim w układach sterowania silnikami elektrycznymi i innymi odbiornikami indukcyjnymi w przemyśle i budynkach komercyjnych.

• Sterowanie trójfazowymi silnikami asynchronicznymi (moc do 15 kW przy 400 V) w kategorii AC-3 – np. napędy maszyn, wentylatory, sprężarki.
• Łączenie obwodów grzejnych, oświetlenia przemysłowego oraz innych odbiorników rezystancyjnych o prądzie do 32 A.
• Integracja z systemami automatyki PLC i sterownikami – cewka 60 V DC pozwala na bezpośrednie sterowanie z modułów wyjściowych DC.
• Budowa układów sygnalizacji i blokad z wykorzystaniem wbudowanych styków pomocniczych 1NO + 1NC (NC z funkcją lustra).

Wskazówki Montażowe

Montaż stycznika LC1D32ND powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie można mocować na szynie DIN 35 mm (TH35) lub za pomocą śrub (zgodnie z otworami montażowymi). Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego. Moment dokręcania zacisków skrzynkowych – zgodnie z dokumentacją producenta. Należy zapewnić odpowiednią wentylację w rozdzielnicy, ponieważ stycznik może generować ciepło podczas ciągłej pracy.

FAQ

• Czy stycznik ma podświetlenie? Nie, stycznik TeSys D LC1D32ND nie jest wyposażony w podświetlenie. Stan załączenia można monitorować poprzez mechaniczny wskaźnik na obudowie lub za pomocą wbudowanych styków pomocniczych.
• Jaki stopień ochrony ma stycznik? Producent nie podaje jednoznacznego stopnia IP dla samego stycznika. Urządzenie przeznaczone jest do montażu w rozdzielnicach – typowo zapewnia ochronę IP20 w zabudowie.
• W jakim trybie pracy (kategorii) można stosować stycznik? Stycznik sklasyfikowany jest dla kategorii AC-3 (sterowanie silnikami) dla prądu 32 A i mocy 15 kW przy 400 V. Może być również stosowany w kategorii AC-1 (obciążenia rezystancyjne) – szczegółowe dane zawiera karta katalogowa producenta.
