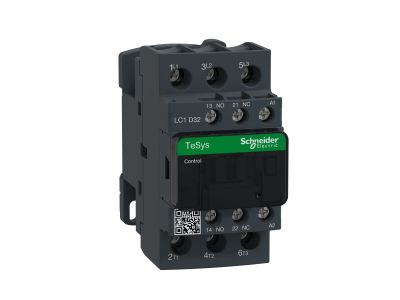

Stycznik mocy TeSys D 32A 3P 15KW 48V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D32E7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D32E7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 32 A w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 15 kW przy napięciu 400 V AC. Wyposażony w cewkę sterującą na napięcie 48 V AC, stycznik ten idealnie wpisuje się w systemy sterowania wymagające obniżonego napięcia operacyjnego.

• Konfiguracja styków: Urządzenie posiada 3 bieguny główne (3P) oraz zintegrowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), co umożliwia łatwą realizację układów podtrzymania oraz sygnalizacji stanu pracy.
• Zaciski skrzynkowe: Zastosowanie solidnych zacisków skrzynkowych gwarantuje pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.
• Wysoka trwałość: Seria TeSys D słynie z wysokiej wytrzymałości mechanicznej i elektrycznej, co przekłada się na długą żywotność urządzenia nawet przy częstym cyklu łączeniowym.
• Kompaktowa budowa: Szerokość urządzenia została zoptymalizowana, aby zajmować jak najmniej miejsca na szynie montażowej, zachowując przy tym pełną funkcjonalność.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania oraz pełną kompatybilność z innymi komponentami automatyki. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej aparatury niskonapięciowej, w szczególności styczników i rozruszników silnikowych. Posiada również certyfikację UL oraz CSA, co potwierdza jego wysoką jakość wykonania i dopuszczenie do pracy na rynkach globalnych. Stopień ochrony IP20 zabezpiecza przed bezpośrednim dotykiem części pod napięciem, zwiększając bezpieczeństwo personelu obsługującego.

Zastosowanie

Styczniki TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Są dedykowane do budowy rozruszników silnikowych typu liniowego (bezpośredniego), układów nawrotnych (lewo/prawo) oraz zaawansowanych przełączników gwiazda-trójkąt. Dzięki możliwości współpracy z autotransformatorami, model LC1D32E7 doskonale sprawdza się w aplikacjach wymagających łagodnego rozruchu. Jest to idealny wybór dla przemysłu maszynowego, systemów HVAC, przepompowni oraz linii produkcyjnych, gdzie wymagana jest pełna integracja z systemami sterowania PLC.

Wskazówki Montażowe

Montaż stycznika LC1D32E7 jest intuicyjny i szybki dzięki standardowemu mocowaniu na szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą wkrętów. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków skrzynkowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie odpowiednich przekrojów przewodów dostosowanych do prądu 32 A. Dzięki modułowej konstrukcji, do stycznika można w łatwy sposób dołączyć dodatkowe bloki styków pomocniczych, moduły opóźniające lub ograniczniki przepięć, co pozwala na elastyczną rozbudowę układu sterowania.

FAQ

• Czy ten stycznik posiada wbudowane styki pomocnicze? Tak, model LC1D32E7 posiada fabrycznie zintegrowane styki 1NO i 1NC, co ułatwia projektowanie obwodów sterowania bez konieczności dokupowania dodatkowych modułów.
• Jakie jest napięcie sterowania cewki? Cewka w tym modelu jest przystosowana do napięcia 48 V AC o częstotliwości 50/60 Hz.
• Czy urządzenie można montować w dowolnej pozycji? Styczniki TeSys D są przystosowane do montażu pionowego, jednak dopuszczalne jest odchylenie zgodnie ze specyfikacją techniczną producenta, co ułatwia aranżację w ciasnych szafach sterowniczych.
• Do jakiej mocy silnika jest dedykowany ten model? Przy standardowym napięciu 400 V AC w kategorii AC-3, stycznik ten jest przeznaczony do obsługi silników o mocy do 15 kW.
