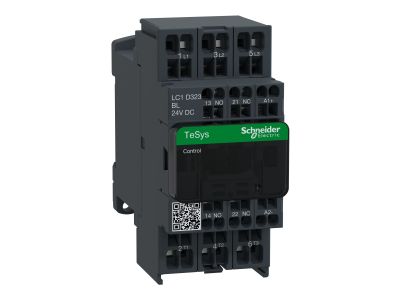

Stycznik mocy TeSys D 32A 3P 15KW 24V DC 1NO 1NC AC-3 zaciski sprężynowe | LC1D323BL Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy Schneider Electricder Electric TeSys D LC1D323BL to trójbiegunowy stycznik przystosowany do pracy w kategoriach użytkowania AC-1, AC-3 i AC-4. Jego znamionowy prąd łączeniowy wynosi 32 A przy 440 V AC w kategorii AC-3, co przekłada się na bezpieczne załączanie silników o mocy do 15 kW przy napięciu 380–440 V. Cewka zasilana napięciem 24 V DC o niskim poborze mocy umożliwia bezpośrednie sterowanie z układów automatyki. Urządzenie wyposażono w jeden styk pomocniczy NO i jeden NC oraz nowoczesne zaciski sprężynowe, które skracają czas montażu i eliminują ryzyko poluzowania przewodu podczas drgań. Szerokość modułu nie została podana w dokumentacji – stycznik przeznaczony jest do montażu na szynie DIN lub płycie.

• Prąd znamionowy 32 A (AC-3, 440 V): gwarantuje niezawodną pracę przy obciążeniach silnikowych bez ryzyka przegrzania styków, nawet przy częstym łączeniu.
• Moc silnika 15 kW (380–440 V AC-3): optymalne dopasowanie do typowych silników trójfazowych w przemyśle, pompach i wentylatorach.
• Zaciski sprężynowe (2×2,5 mm² obwód sterowania, 2×4 mm² obwód zasilający): szybki montaż bez użycia narzędzi, wysoka odporność na wibracje i pewne połączenie elektryczne.
• Styki pomocnicze 1 NO + 1 NC: umożliwiają realizację sygnalizacji stanu, samopodtrzymania lub przesyłanie informacji zwrotnej do sterownika PLC, bez potrzeby stosowania dodatkowych modułów.
• Trwałość mechaniczna 30 Mcykli i elektryczna 1,65 Mcykli przy 32 A AC-3: długa żywotność eksploatacyjna minimalizująca koszty wymiany i przestojów maszyn.

Zgodność z Normami

Stycznik LC1D323BL spełnia wymagania norm IEC 60947-4-1, IEC 60947-5-1 oraz odpowiadających im norm europejskich EN 60947-4-1 i EN 60947-5-1. Posiada certyfikaty UL, CSA, CCC, a także atesty towarzystw klasyfikacyjnych BV, DNV, GL, LROS, RINA i GOST. Zgodność z wymaganiami dyrektyw UE potwierdza oznakowanie CE. Kategoria przepięciowa III zapewnia odporność na przepięcia w instalacjach stałych.

Zastosowanie

TeSys D LC1D323BL przeznaczony jest do sterowania i zabezpieczania odbiorników w układach elektrycznych prądu przemiennego do 690 V. Sprawdza się szczególnie w aplikacjach wymagających łączenia obciążeń silnikowych w kategorii AC-3, a także obciążeń rezystancyjnych (AC-1) i rozruchu z odwróceniem kierunku (AC-4).

• Sterowanie trójfazowymi silnikami asynchronicznymi o mocy do 15 kW (przy 400 V AC) – pompy, wentylatory, sprężarki, przenośniki.
• Załączanie obciążeń rezystancyjnych, takich jak grzałki lub piece przemysłowe, z prądem łączeniowym 50 A AC-1.
• Impulsowe sterowanie cewkami większych styczników lub przekaźników w układach kaskadowych.
• Integracja z systemami automatyki budynkowej i przemysłowej – współpraca z PLC, przekaźnikami czasowymi lub przyciskami sterowniczymi.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia we wszystkich biegunach. Urządzenie mocuje się na szynie DIN TH35 lub bezpośrednio na płycie montażowej. Zaciski sprężynowe umożliwiają podłączenie przewodów elastycznych o przekroju do 2,5 mm² (obwód sterowania) i 4 mm² (obwód zasilający) – bez konieczności stosowania końcówek tulejkowych. Moment dokręcania należy sprawdzić w dokumentacji producenta. Przekrój przewodów musi być dobrany do prądu znamionowego i warunków pracy. Przed rozpoczęciem prac upewnij się, że cewka jest pozbawiona napięcia.

FAQ

• Jaka jest kategoria użytkowania i do jakich obciążeń nadaje się ten stycznik? Stycznik sklasyfikowano w kategoriach AC-1 (obciążenia rezystancyjne), AC-3 (silniki klatkowe – rozruch i wyłączanie pod obciążeniem) oraz AC-4 (rozruch i odwrócenie kierunku). Jest zatem uniwersalnym rozwiązaniem do sterowania silnikami, grzałkami i odbiornikami indukcyjnymi.
• Czy stycznik posiada wbudowane styki pomocnicze? Tak, w standardowym wyposażeniu znajdują się jeden styk zwierny (NO) i jeden rozwierny (NC) – pozwalają one na sygnalizację stanu, realizację samopodtrzymania lub przesyłanie informacji do układu sterowania bez konieczności dokupowania dodatkowych modułów.
• Jakie napięcie sterowania cewki jest wymagane? Cewka stycznika LC1D323BL jest przystosowana do napięcia stałego 24 V DC. Pobór mocy jest niski, co umożliwia bezpośrednie sterowanie z wyjść PLC lub przekaźników półprzewodnikowych.
