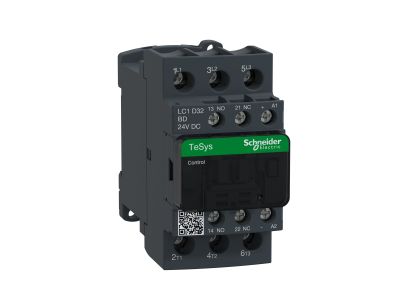

Stycznik mocy TeSys D 32A 3P 15KW 24V DC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D32BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D32BD to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 32 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 15 kW przy napięciu 400 V AC. Wyposażenie w trzy bieguny główne (3P) oraz zintegrowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty) zapewnia wszechstronność w projektowaniu układów sterowania i sygnalizacji.

• Cewka DC o niskim poborze energii: Zasilanie napięciem 24 V DC pozwala na bezpośrednią współpracę z wyjściami sterowników PLC bez konieczności stosowania dodatkowych przekaźników pośredniczących.
• Zaciski skrzynkowe: Solidne zaciski śrubowe gwarantują trwałe połączenie przewodów o różnych przekrojach, minimalizując ryzyko poluzowania się styków pod wpływem wibracji.
• Wysoka trwałość mechaniczna: Konstrukcja serii TeSys D została zoptymalizowana pod kątem milionów cykli łączeniowych, co przekłada się na długą żywotność i niskie koszty eksploatacji.
• Kompaktowa budowa: Szerokość urządzenia wynosząca zaledwie 45 mm pozwala na znaczną oszczędność miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt spełnia rygorystyczne międzynarodowe standardy bezpieczeństwa i jakości, co jest kluczowe w profesjonalnych instalacjach elektro-technicznych. Stycznik LC1D32BD jest zgodny z normami IEC/EN 60947-4-1 oraz IEC/EN 60947-5-1, co potwierdza jego przydatność do sterowania silnikami oraz obwodami pomocniczymi. Posiada certyfikaty UL, CSA oraz znak CE, gwarantując bezpieczne użytkowanie na rynkach globalnych. Stopień ochrony IP20 zabezpiecza przed bezpośrednim dotykiem części pod napięciem zgodnie z normą VDE 0106.

Zastosowanie

Styczniki TeSys D są dedykowane do szerokiego spektrum zastosowań w automatyce budynkowej i przemysłowej. Idealnie sprawdzają się w budowie rozruszników silnikowych typu bezpośredniego (liniowego), układów nawrotnych (lewo/prawo) oraz w zaawansowanych systemach przełączania gwiazda-trójkąt. Dzięki możliwości współpracy z autotransformatorami, model LC1D32BD znajduje zastosowanie w sterowaniu pompami, wentylatorami, przenośnikami taśmowymi oraz sprężarkami. Pełna integracja z systemami sterowania sprawia, że jest to preferowany wybór dla integratorów systemów i producentów maszyn (OEM).

Wskazówki Montażowe

Montaż stycznika jest intuicyjny i może być realizowany na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków skrzynkowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie odpowiednich przekrojów przewodów dostosowanych do prądu 32 A. Dzięki wbudowanej diodzie tłumiącej przepięcia (wersja BD), urządzenie chroni wrażliwą elektronikę sterującą przed skutkami rozłączania cewki DC.

FAQ

• Czy ten model posiada wbudowane zabezpieczenie przeciwprzepięciowe cewki? Tak, model LC1D32BD z cewką DC posiada wbudowany moduł ogranicznika przepięć, co eliminuje konieczność montażu zewnętrznych elementów ochronnych.
• Czy mogę zamontować dodatkowe styki pomocnicze? Tak, seria TeSys D umożliwia łatwą rozbudowę o czołowe lub boczne bloki styków pomocniczych, a także moduły czasowe.
• Jakie jest napięcie sterowania tego stycznika? Urządzenie jest sterowane napięciem stałym 24 V DC, co jest standardem w nowoczesnych systemach automatyki opartej na sterownikach PLC.
