Stycznik mocy TeSys D 32A 3P 15KW 240V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D32U7 Schneider Electric

Opis i Kluczowe Cechy

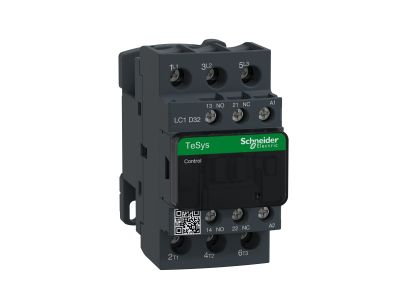

Stycznik mocy TeSys D LC1D32U7 firmy Schneider Electricder Electric to trzypolowy stycznik 3NO przeznaczony do sterowania obwodami silnikowymi i innymi odbiornikami prądu przemiennego. Zaprojektowany do prądu 32 A w kategorii AC-3 (15 kW przy 400 V) oraz napięcia 690 V, zapewnia bezpieczną i niezawodną pracę w wymagających aplikacjach przemysłowych. Wyposażony w cewkę 240 V AC 50/60 Hz oraz wbudowane styki pomocnicze 1NO+1NC (NC wyposażony w lustro zgodne z wymogami bezpieczeństwa). Kompaktowa obudowa o szerokości 45 mm umożliwia montaż na szynie DIN lub za pomocą śrub.

• Prąd znamionowy 32 A (AC-3): Gwarantuje bezpieczne załączanie i wyłączanie silników o mocy do 15 kW przy 400 V bez ryzyka przeciążenia styków.
• Napięcie znamionowe 690 V AC: Umożliwia stosowanie w instalacjach o podwyższonym napięciu, typowych dla układów przemysłowych.
• Cewka 240 V AC 50/60 Hz: Zapewnia kompatybilność z popularnymi napięciami sterowniczymi i łatwą integrację z istniejącymi systemami automatyki.
• Wbudowane styki pomocnicze 1NO+1NC (NC z lustrem): Umożliwiają sygnalizację stanu łączenia oraz realizację funkcji bezpieczeństwa bez konieczności stosowania dodatkowych akcesoriów.
• Szerokość 45 mm (4 moduł): Oszczędza miejsce w rozdzielnicy, ułatwiając zabudowę w szafach sterowniczych o ograniczonej przestrzeni.

Zgodność z Normami

Stycznik LC1D32U7 posiada certyfikaty zgodności z wieloma międzynarodowymi standardami, w tym IEC, UL, CSA, CCC, EAC oraz Marine. Potwierdza to jego przydatność w instalacjach przemysłowych, stoczniowych i eksportowych. Produkt oznaczony jest znakiem CE i spełnia wymagania dyrektyw europejskich.

Zastosowanie

Stycznik TeSys D LC1D32U7 jest przeznaczony przede wszystkim do sterowania silnikami elektrycznymi w kategorii AC-3, ale sprawdza się także w innych aplikacjach przemysłowych i budynkowych.

• Sterowanie trójfazowymi silnikami indukcyjnymi o mocy do 15 kW (400 V) – np. w pompach, wentylatorach, sprężarkach.
• Załączanie i odłączanie obwodów rezystancyjnych (AC-1) w piecach grzewczych, podgrzewaczach itp.
• Praca w układach automatyki budynkowej jako element sterujący oświetleniem lub agregatami prądotwórczymi.
• Zastosowania morskie (certyfikat Marine) – na statkach i platformach offshore.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie należy instalować na szynie DIN TH35 (lub za pomocą śrub) w rozdzielnicy o stopniu ochrony odpowiednim do warunków środowiskowych. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać zgodnie z obciążeniem prądowym (zalecane 4–10 mm² w zależności od długości i mocy odbiornika). Momenty dokręcania zacisków śrubowych – według dokumentacji producenta (zalecany maks. 1,2 Nm dla przewodów miedzianych).

FAQ

• Czy stycznik posiada podświetlenie? Stycznik LC1D32U7 nie jest wyposażony w podświetlenie. Stan załączania można monitorować za pomocą wbudowanych styków pomocniczych 1NO+1NC lub poprzez mechaniczny wskaźnik na obudowie.
• Jaki jest stopień ochrony tego stycznika? Producent nie podaje konkretnego stopnia IP dla samego stycznika. W typowej zabudowie w rozdzielnicy aparatura modułowa pracuje w warunkach IP20 (ochrona przed dotykiem palcem). W środowiskach wilgotnych lub zapylonych wymagana jest dodatkowa obudowa.
• W jakiej kategorii użytkowania pracuje stycznik? Stycznik przeznaczony jest głównie do kategorii AC-3 (sterowanie silnikami). Może być stosowany również w AC-1 (obciążenia rezystancyjne) oraz AC-4 (praca łączeniowa przy rozruchu i hamowaniu). Szczegółowe dane trwałości łączeniowej dla poszczególnych kategorii podano w karcie katalogowej.
