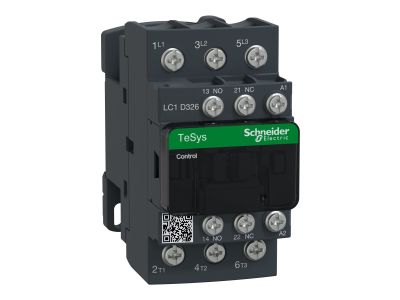

Stycznik mocy TeSys D 32A 3P 15KW 230V AC 1NO 1NC AC-3 zaciski śrubowe | LC1D326P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D firmy Schneider Electricder Electric, oznaczony symbolem LC1D326P7, to trójbiegunowe urządzenie przeznaczone do sterowania odbiornikami o znacznym obciążeniu. Prąd znamionowy 32 A w kategorii AC-3 pozwala na bezpieczną pracę z silnikami o mocy do 15 kW przy napięciu 230 V AC, co przekłada się na niezawodne rozruchy i długą żywotność styków głównych. Wbudowane styki pomocnicze 1NO+1NC umożliwiają sygnalizację stanu i integrację z układami sterowania. Szerokość modułu wynosi 45 mm, co ułatwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 32 A (AC-3): Gwarantuje bezpieczną pracę w obwodach silnikowych o mocy do 15 kW przy 230 V AC, eliminując ryzyko przegrzania styków podczas częstych łączeń.
• Trzy bieguny główne (3P): Umożliwiają jednoczesne przełączanie wszystkich faz, co jest niezbędne w trójfazowych układach napędowych i sterowaniu odbiornikami przemysłowymi.
• Styki pomocnicze 1NO+1NC: Zapewniają elastyczność przy budowie obwodów sygnalizacji stanu, blokad krzyżowych lub przesyłaniu informacji do systemów PLC.
• Napięcie cewki 230 V AC: Ułatwia podłączenie do typowych sieci oświetleniowych i gniazd, bez konieczności stosowania dodatkowych zasilaczy.
• Zaciski śrubowe: Pozwalają na szybkie i pewne przyłączenie przewodów o przekroju do 10 mm², co skraca czas instalacji i zapewnia stabilne połączenie.

Zgodność z Normami

Produkt jest zgodny z wymaganiami europejskich norm dla aparatury łączeniowej oraz posiada oznaczenie CE. Zaprojektowany zgodnie z dobrą praktyką inżynierską, spełnia standardy bezpieczeństwa dla styczników modułowych stosowanych w instalacjach przemysłowych i budynkowych.

Zastosowanie

Stycznik TeSys D LC1D326P7 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie odbiorników o dużej mocy – zarówno w nowych projektach, jak i modernizacjach.

• Sterowanie silnikami trójfazowymi (pompy, wentylatory, sprężarki) w kategorii AC-3 – rozruch i praca ciągła.
• Budowa rozruszników liniowych, nawrotnych oraz przełączników gwiazda/trójkąt w szafach sterowniczych.
• Impulsowe sterowanie stycznikami i przekaźnikami w automatyce budynkowej i przemysłowej – styki pomocnicze umożliwiają logikę przełączania.
• Sygnalizacja stanu urządzeń – obwody pomocnicze 1NO/1NC mogą informować system nadrzędny o pozycji styków głównych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do 1 kV. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie od wszystkich biegunów, w tym obwodu cewki. Stycznik montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Moment dokręcania śrub zacisków głównych i pomocniczych należy stosować zgodnie z dokumentacją producenta (zwykle 1,2 Nm dla zacisków śrubowych). Przekrój przewodów dobrać do prądu znamionowego 32 A – minimalnie 4 mm² dla zasilania silnika. Po zakończeniu montażu sprawdzić poprawność działania przy użyciu miernika uniwersalnego.

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik LED? Model LC1D326P7 nie ma fabrycznie montowanego podświetlenia. Jeśli wymagana jest sygnalizacja optyczna stanu, należy zastosować oddzielną lampkę kontrolną podłączoną do styków pomocniczych.
• Jaki stopień ochrony ma ten stycznik? W standardowych warunkach pracy wewnątrz rozdzielnicy stopień ochrony wynosi IP20 (ochrona przed dotykiem palcami). Do dokładnych danych odnoszących się do konkretnej konfiguracji należy sprawdzić kartę katalogową produktu.
• W jakim trybie pracy powinien być używany styk główny? Stycznik przeznaczony jest przede wszystkim do kategorii AC-3 (rozruch silników klatkowych, wyłączanie podczas biegu). Do pracy w kategorii AC-1 (obciążenia rezystancyjne) prąd znamionowy może być wyższy – zaleca się sprawdzenie danych producenta.
