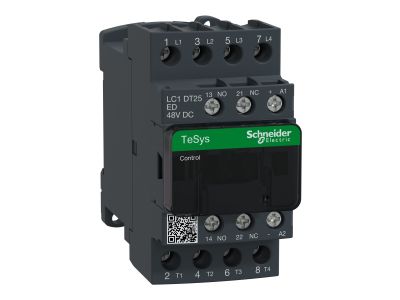

Stycznik mocy TeSys D 25A 4P 48V DC 1NO 1NC AC-1 zaciski skrzynkowe | LC1DT25ED Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1DT25ED firmy Schneider Electricder Electric to czterobiegunowe urządzenie przeznaczone do kategorii użytkowania AC-1, czyli do łączenia obciążeń rezystancyjnych. Prąd cieplny Ith wynosi 25 A przy 60°C, co zapewnia bezpieczną i niezawodną pracę przy obciążeniu do 25 A. Cewka sterująca przystosowana jest do napięcia 48 V DC, a konfiguracja styków głównych 4 NO oraz styków pomocniczych 1 NO + 1 NC umożliwia elastyczne sterowanie i sygnalizację.

• Prąd cieplny Ith 25 A przy 60°C (obwód zasilający): Gwarantuje stabilną pracę przy obciążeniach rezystancyjnych bez ryzyka przegrzania styków.
• Napięcie łączeniowe Ue 690 V AC / 300 V DC: Umożliwia stosowanie w instalacjach przemysłowych o wysokim napięciu.
• Cewka 48 V DC: Idealna do systemów sterowania niskonapięciowego, zapewnia niezawodne załączanie przy napięciu stałym.
• Styki pomocnicze 1 NO + 1 NC: Pozwalają na podłączenie sygnalizacji stanu pracy lub dodatkowych obwodów sterowania bez konieczności stosowania zewnętrznych przekaźników.
• Trwałość mechaniczna 30 Mcykli: Długa żywotność urządzenia redukuje koszty utrzymania i wymiany.

Zgodność z Normami

Stycznik spełnia wymagania norm IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, CSA C22.2 Nr 14 oraz UL 508. Posiada certyfikaty BV, CCC, CSA, DNV, GL, GOST, LROS, RINA, UL, co potwierdza jego bezpieczeństwo i jakość w zastosowaniach przemysłowych.

Zastosowanie

Stycznik TeSys D LC1DT25ED przeznaczony jest przede wszystkim do łączenia obwodów o charakterze rezystancyjnym w kategorii AC-1. Sprawdza się w instalacjach wymagających niezawodnego przełączania prądów do 25 A.

• Sterowanie piecami grzewczymi, grzałkami i innymi odbiornikami rezystancyjnymi.
• Łączenie oświetlenia żarowego oraz halogenowego w układach automatyki budynkowej.
• Zastosowanie w rozdzielnicach głównych i podrozdzielnicach jako element sterowania obciążeniami.
• Integracja z systemami PLC i sterownikami przemysłowymi za pomocą cewki 48 V DC.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Urządzenie można montować na szynie TH35 (DIN) lub na płycie montażowej. Zaciski skrzynkowe (śrubowe) umożliwiają przyłączenie przewodów o przekroju 1…4 mm² (sztywny lub elastyczny). Moment dokręcania wynosi 1,7 Nm. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i normami.

FAQ

• Jakie napięcie cewki ma stycznik LC1DT25ED? Cewka przystosowana jest do napięcia stałego 48 V DC.
• Jaka jest trwałość mechaniczna tego stycznika? Deklarowana trwałość mechaniczna wynosi 30 milionów cykli.
• Czy stycznik nadaje się do montażu na szynie DIN? Tak, podstawa montażowa przewiduje montaż zarówno na szynie TH35, jak i na płycie.
