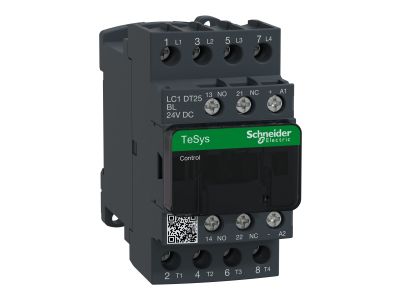

Stycznik mocy TeSys D 25A 4P 24V DC 1NO 1NC AC-1 zaciski śrubowe | LC1DT25BL Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o symbolu LC1DT25BL to 4-biegunowe urządzenie przeznaczone do łączenia i rozłączania obwodów z obciążeniami nieindukcyjnymi. Posiada cztery styki główne normalnie otwarte (4NO) o prądzie znamionowym 25 A w kategorii AC-1 przy napięciu 440 V AC oraz niskoprądową cewkę 24 V DC z modułem tłumiącym stany przejściowe. Zintegrowane styki pomocnicze 1NO+1NC (z certyfikowanym stykiem lustrzanym NC) zapewniają niezawodną sygnalizację stanu. Kompaktowa szerokość 45 mm umożliwia oszczędność miejsca w rozdzielnicy, a wyposażenie w zaciski śrubowe gwarantuje trwałe i pewne połączenia przewodów.

• Prąd znamionowy 25 A w AC-1: bezpieczna praca z obciążeniami rezystancyjnymi (grzałki, oświetlenie żarowe) bez ryzyka przegrzania styków.
• Cewka 24 V DC z modułem tłumiącym: redukcja przepięć łączeniowych, wydłużona żywotność, stabilne załączanie nawet przy napięciu stałym.
• Wbudowane styki pomocnicze 1NO+1NC (NC lustrzany): niezależna sygnalizacja stanu i bezpieczne odzwierciedlenie położenia styków głównych dla układów sterowania.
• Szerokość 45 mm (kompaktowa obudowa): maksymalne wykorzystanie miejsca na szynie DIN w szafach sterowniczych i rozdzielnicach.
• Zaciski śrubowe: łatwy i pewny montaż przewodów o odpowiednim przekroju, odporność na wibracje.

Zgodność z Normami

Stycznik posiada certyfikaty zgodności z normami IEC, UL, CSA, CCC, EAC oraz dopuszczenie morskie (Marine), co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania w różnych instalacjach na całym świecie.

Zastosowanie

Stycznik mocy TeSys D LC1DT25BL jest przeznaczony przede wszystkim do łączenia i rozłączania obwodów z obciążeniami nieindukcyjnymi (kategoria AC-1). Sprawdza się w układach sterowania odbiornikami rezystancyjnymi, a także jako element automatyki przemysłowej i budynkowej.

• Sterowanie grzałkami elektrycznymi, piecami oporowymi, bojlerami – w szafach sterowniczych instalacji HVAC czy procesów technologicznych.
• Załączanie i wyłączanie oświetlenia żarowego i halogenowego w obiektach komercyjnych i przemysłowych.
• Jako wyjście w systemach PLC do przełączania obwodów 230/400 V AC z obciążeniem rezystancyjnym.
• Praca w układach impulsowych (do 3600 cykli/godz.) przy temperaturze otoczenia do 60°C – np. w automatyce maszyn.

Wskazówki Montażowe

Montaż i podłączenie może wykonać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN (TH35) lub za pomocą śrub (zgodnie z dokumentacją). Przekrój przewodów należy dobrać do prądu znamionowego 25 A. Moment dokręcania zacisków śrubowych musi być zgodny z zaleceniami producenta. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłączyć napięcie zasilające.

FAQ

• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnej wartości IP. Przy montażu w rozdzielnicy zgodnie z przeznaczeniem, urządzenie podlega typowej ochronie IP20 (ochrona przed pyłem i dotykiem), charakterystycznej dla aparatury modułowej.
• Czy stycznik posiada podświetlenie? Nie. Stycznik nie jest wyposażony w podświetlenie, co jest typowe dla styczników mocy – sygnalizację stanu zapewniają wbudowane styki pomocnicze.
• W jakim trybie pracują styki główne i pomocnicze? Styki główne są normalnie otwarte (NO) – załączają się po podaniu napięcia na cewkę. Styki pomocnicze: 1NO + 1NC, przy czym styk NC jest wykonany w technologii lustrzanej, co oznacza, że jego stan odzwierciedla rzeczywiste położenie styków głównych – kluczowe dla bezpieczeństwa w układach sterowania.
