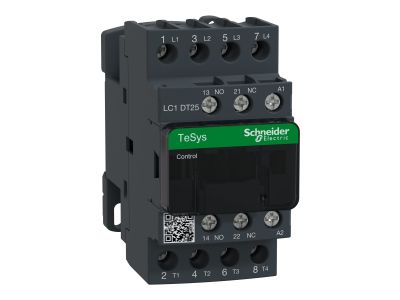

Stycznik mocy TeSys D 25A 4P 24V AC 1NO 1NC AC-1 zaciski skrzynkowe | LC1DT25B7 Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1183701

EAN

3389110244540

Kod Producenta

LC1DT25B7

Stycznik mocy TeSys D 25A 4P 24V AC 1NO 1NC AC-1 zaciski skrzynkowe

Informacja o Produkcie

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1DT25B7 to 4-biegunowy stycznik przystosowany do kategorii użytkowania AC-1 (obciążenia rezystancyjne). Jego znamionowy prąd cieplny Ith wynosi 25 A, a napięcie łączeniowe sięga 690 V AC, co pozwala na bezpieczne sterowanie odbiornikami w wymagających instalacjach przemysłowych. Wyposażony w dodatkowe styki pomocnicze 1NO+1NC, oferuje elastyczność w realizacji układów sterowania. Montowany na szynie DIN, zapewnia łatwą integrację z rozdzielnicą.

Ith (prąd cieplny) 25 A (AC-1): Bezpieczne łączenie obciążeń rezystancyjnych o znacznym prądzie bez ryzyka przegrzania styków.
Ue (napięcie łączeniowe) 690 V AC: Pełna kompatybilność z sieciami niskiego napięcia o podwyższonym napięciu roboczym.
Styki pomocnicze 1NO + 1NC: Dodatkowe obwody sygnalizacji i sterowania bez konieczności stosowania zewnętrznych modułów rozszerzających.
Trwałość mechaniczna 15 Mcykli: Długa żywotność i niezawodność w aplikacjach wymagających częstego przełączania.
Montaż na szynie DIN: Szybki i standardowy montaż w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Stycznik spełnia wymagania norm IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 508 oraz CSA C22.2 Nr 14. Posiada certyfikaty BV, CCC, CSA, DNV, GL, GOST, LROS, RINA, UL.

Zastosowanie

Stycznik LC1DT25B7 znajduje zastosowanie w systemach automatyki przemysłowej i budynkowej, szczególnie do łączenia obciążeń rezystancyjnych w kategorii AC-1.

Sterowanie grzejnikami, piecami oporowymi i innymi odbiornikami rezystancyjnymi.
Przełączanie obwodów oświetlenia w instalacjach przemysłowych.
Wykorzystanie jako stycznik główny w rozdzielnicach sterowania silnikami (przy odpowiednim dobezpieczeniu).
Realizacja obwodów sterowania i sygnalizacji z wykorzystaniem styków pomocniczych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Momenty dokręcania zacisków śrubowych (obwód sterowania i zasilania) – 1,7 N·m. Przekrój przewodów: 1…4 mm² (sztywne lub elastyczne z końcówką/bez). Stosuj bezpieczniki dobezpieczające zgodnie z dokumentacją producenta.

FAQ

Jakie jest napięcie cewki stycznika? Napięcie cewki wynosi 24 V AC.
Ile styków pomocniczych posiada stycznik? Stycznik wyposażony jest w jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC).
Jaka jest trwałość mechaniczna stycznika? Trwałość mechaniczna wynosi 15 milionów cykli (15 Mcykli).
