Stycznik mocy TeSys D 25A 4P 220V DC 1NO 1NC AC-1 zaciski skrzynkowe | LC1DT25MD Schneider Electric

Opis i Kluczowe Cechy

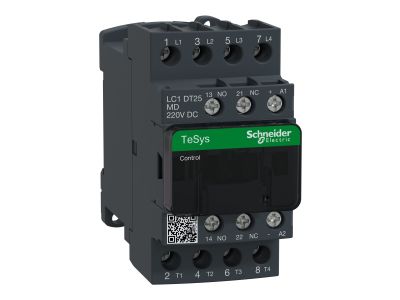

Stycznik mocy TeSys D (symbol LC1DT25MD) to czterobiegunowy aparat łączeniowy o prądzie znamionowym 25 A w kategorii AC-1, przystosowany do sterowania napięciem stałym 220 V DC. Dzięki solidnym zaciskom skrzynkowym i wbudowanym stykom pomocniczym 1NO+1NC zapewnia niezawodną pracę w rozrusznikach, przełącznikach gwiazda/trójkąt oraz w obwodach obciążenia rezystancyjnego. Prosty montaż i pełna integracja z systemami sterowania czynią go uniwersalnym rozwiązaniem dla instalatorów i inżynierów elektryków.

• Prąd znamionowy 25 A (AC-1): bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków – idealny do nagrzewnic, pieców rezystancyjnych.
• 4 bieguny (4P): umożliwia przełączanie czterech niezależnych obwodów, co zwiększa elastyczność instalacji i redukuje liczbę wymaganych aparatów.
• Cewka sterująca 220 V DC: bezpośrednie sterowanie z obwodów napięcia stałego, ułatwia integrację z układami automatyki i PLC.
• Wbudowane styki pomocnicze 1NO+1NC: sygnalizacja stanu stycznika i możliwość realizacji układów blokad bez dodatkowych modułów.
• Zaciski skrzynkowe: pewne i trwałe połączenie przewodów o odpowiednim przekroju, montowane bez specjalistycznych narzędzi, z zachowaniem momentu dokręcania zgodnie z dokumentacją.

Zgodność z Normami

Stycznik TeSys D produkowany jest zgodnie z wymogami norm europejskich (seria IEC/EN 60947) i posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania oraz kompatybilność z instalacjami wykonanymi według standardów DIN.

Zastosowanie

Stycznik przeznaczony jest do sterowania odbiornikami w układach rozruszników liniowych, nawrotnych, przełączników gwiazda/trójkąt oraz autotransformatorowych. Sprawdza się szczególnie w obwodach o charakterze rezystancyjnym (kategoria AC-1) oraz jako element integracji z systemami sterowania.

• Sterowanie nagrzewnicami, piecami grzewczymi i innymi obciążeniami rezystancyjnymi (AC-1).
• Rozruszniki silników trójfazowych – układy liniowe, nawrotne oraz gwiazda/trójkąt.
• Przełączanie źródeł zasilania lub obwodów pomocniczych w rozdzielnicach przemysłowych.
• Integracja z systemami PLC, sterownikami automatyki budynkowej oraz przekaźnikami pomocniczymi.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Aparat mocuje się na szynie TH35 (DIN) w pozycji pionowej. Przewody należy podłączyć do zacisków skrzynkowych, dokręcając je momentem określonym w dokumentacji producenta. Przekrój przewodów należy dobrać do prądu znamionowego (25 A) oraz warunków środowiskowych. Przed pierwszym włączeniem sprawdzić poprawność połączeń i stan styków.

FAQ

• Jakie napięcie sterowania ma stycznik LC1DT25MD? Cewka stycznika przystosowana jest do napięcia stałego 220 V DC.
• Ile styków pomocniczych jest wbudowanych i jakie są ich tryby pracy? Wbudowane są dwa styki pomocnicze: jeden normalnie otwarty (NO) i jeden normalnie zamknięty (NC).
• Do jakich obciążeń jest przeznaczony w kategorii AC-1? Kategoria AC-1 oznacza obciążenia rezystancyjne (np. nagrzewnice, piece oporowe). Dla prądu 25 A zapewnia bezpieczną pracę tych odbiorników bez ryzyka przegrzania styków.
