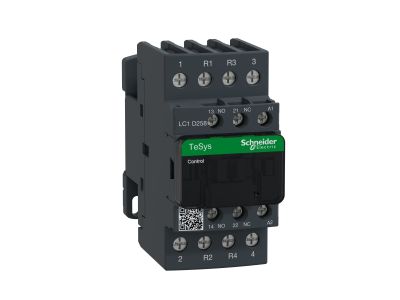

Stycznik mocy TeSys D 25A 4P 11KW 42V AC 2NO 2NC AC-3 zaciski śrubowe | LC1D258D7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D (symbol LC1D258D7) to 4-biegunowe urządzenie przeznaczone do sterowania silnikami oraz innymi odbiornikami w kategorii AC-3. Prąd znamionowy 25 A umożliwia pracę z obciążeniami o mocy do 11 kW przy odpowiednim napięciu. Cewka sterująca 42 V AC zapewnia kompatybilność z niskonapięciowymi systemami sterowania. Wbudowane styki pomocnicze 2NO+2NC zwiększają funkcjonalność bez konieczności stosowania dodatkowych modułów. Zaciski śrubowe ułatwiają pewne podłączenie przewodów.

• Prąd znamionowy 25 A w kat. AC-3: Gwarantuje niezawodne załączanie i wyłączanie silników indukcyjnych w warunkach przemysłowych, bez ryzyka przegrzania styków.
• 4 bieguny główne (4P): Umożliwia sterowanie trójfazowym silnikiem z możliwością dodatkowego przełączania obwodu pomocniczego – idealne do rozruchu gwiazda/trójkąt (z odpowiednim okablowaniem).
• Wbudowane styki pomocnicze 2NO+2NC: Zapewniają sygnalizację stanu lub realizację logiki sterowania bez zajmowania dodatkowego miejsca na szynie.
• Napięcie cewki 42 V AC: Bezpieczne napięcie sterowania obniżające ryzyko porażenia w warunkach wilgotnych lub przy zabudowie w rozdzielnicach z izolacją.
• Zaciski śrubowe: Umożliwiają trwałe i pewne połączenie przewodów o odpowiednim przekroju – łatwy montaż i konserwacja.

Zgodność z Normami

Stycznik TeSys D został zaprojektowany i wyprodukowany zgodnie z międzynarodowymi normami dotyczącymi łączników niskiego napięcia (IEC/EN 60947). Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw unijnych.

Zastosowanie

Stycznik LC1D258D7 znajduje zastosowanie tam, gdzie wymagane jest niezawodne przełączanie obwodów silnikowych w trybie AC-3 oraz w innych układach sterowania. Dzięki wbudowanym stykom pomocniczym i kompaktowej konstrukcji sprawdza się w wielu scenariuszach:

• Bezpośrednie załączanie i wyłączanie silników asynchronicznych (np. pomp, wentylatorów, sprężarek) w szafach sterowniczych.
• Budowa rozruszników nawrotnych (rewersyjnych) oraz przełączników gwiazda/trójkąt w automatyce przemysłowej.
• Sterowanie odbiornikami rezystancyjnymi (np. grzałkami) w kategorii AC-1, przy zachowaniu odpowiedniego prądu znamionowego.
• W systemach automatyki budynkowej – jako element wykonawczy w sterownikach PLC lub przekaźnikach pośrednich, wymagających napięcia cewki 42 V AC.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie w instalacji. Urządzenie mocowane jest na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta (dla przewodów miedzianych o przekroju dobranym do prądu obciążenia). Przewody zasilające cewkę sterującą oraz styki główne powinny być zabezpieczone przed zwarciem odpowiednimi bezpiecznikami lub wyłącznikami nadprądowymi.

FAQ

• Jakie napięcie cewki sterującej ma stycznik LC1D258D7? Napięcie cewki wynosi 42 V AC (prąd zmienny). Należy podłączyć je przez odpowiednie źródło, np. transformator bezpieczeństwa.
• Ile styków pomocniczych posiada ten model i jaka jest ich konfiguracja? Stycznik wyposażony jest we wbudowane styki pomocnicze: 2 normalnie otwarte (NO) i 2 normalnie zamknięte (NC), co daje łączną liczbę 4 styków pomocniczych.
• Czy stycznik nadaje się do pracy w trybie ciągłym (AC-1) i jaki jest prąd znamionowy? Prąd znamionowy w kategorii AC-3 wynosi 25 A. W kategorii AC-1 (obciążenie rezystancyjne) prąd może być wyższy, ale należy kierować się danymi producenta w karcie katalogowej – w przypadku braku szczegółowych danych zaleca się stosowanie redukcji do 0,8 wartości AC-3.
