Stycznik mocy TeSys D 25A 3P 11KW 48V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D25E5 Schneider Electric

Opis i Kluczowe Cechy

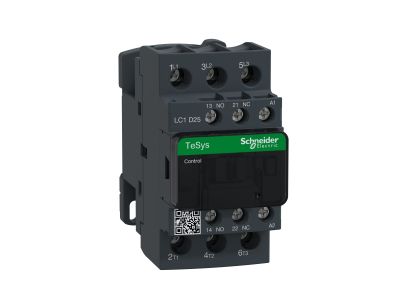

Stycznik mocy TeSys D LC1D25E5 to 3-biegunowy aparat łączeniowy przystosowany do pracy w obwodach prądu przemiennego. Wyposażony w cewkę 48 V AC (50/60 Hz) oraz wbudowane styki pomocnicze 1NO+1NC z certyfikatem lustrzanym NC, oferuje prąd znamionowy 25 A w kategorii AC-1 przy 690 V oraz moc silnika do 11 kW w kategorii AC-3. Kompaktowa obudowa o szerokości 45 mm umożliwia montaż zarówno na szynie DIN, jak i za pomocą mocowania śrubowego, co zapewnia elastyczność w projektowaniu rozdzielnic i szaf sterowniczych.

• Prąd znamionowy 25 A (AC-1): Gwarantuje bezpieczne przełączanie obciążeń nieindukcyjnych, takich jak grzałki czy rezystory, bez ryzyka przegrzania styków.
• Moc silnika do 11 kW (AC-3): Umożliwia niezawodne załączanie i wyłączanie silników indukcyjnych w standardowych zastosowaniach przemysłowych.
• Cewka 48 V AC 50/60 Hz: Zapewnia kompatybilność z napięciami sterowania spotykanymi w instalacjach europejskich oraz wysoką odporność na przepięcia.
• Styki pomocnicze 1NO+1NC z certyfikatem lustrzanym NC: Gwarantują bezpieczne odzwierciedlenie stanu styku głównego – niezbędne w obwodach bezpieczeństwa (feedback dla PLC lub stycznika głównego).
• Trwałość przy 3600 cyklach na godzinę i temperaturze do 60°C: Wysoka wydajność łączeniowa przy znacznej liczbie przełączeń, wydłużająca żywotność w aplikacjach o dużym natężeniu pracy.

Zgodność z Normami

Stycznik spełnia wymagania norm IEC, UL, CSA, CCC, EAC oraz posiada certyfikat Marine, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach globalnych. Produkt jest zgodny z wymogami dyrektyw RoHS i REACH w ramach certyfikacji Green Premium, zapewniając przejrzystość w zakresie wpływu na środowisko oraz zgodność z przepisami dotyczącymi substancji chemicznych.

Zastosowanie

Dzięki szerokiemu zakresowi parametrów i certyfikatom stycznik TeSys D LC1D25E5 znajduje zastosowanie w sterowaniu różnorodnymi odbiornikami w przemyśle i automatyce budynkowej.

• Sterowanie silnikami trójfazowymi do 11 kW w kategorii AC-3 – np. napędy pomp, wentylatorów, przenośników.
• Załączanie i wyłączanie obciążeń rezystancyjnych (grzałki, piece) w kategorii AC-1 do 25 A / 690 V.
• Użycie jako element pośredniczący do impulsowego sterowania stycznikami głównymi, przekaźnikami lub wejściami PLC za pomocą wbudowanych styków pomocniczych.
• Instalacja w szafach sterowniczych maszyn, rozdzielnicach przemysłowych oraz w układach automatyki budynkowej (HVAC, oświetlenie, rolety).

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez personel z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub za pomocą śrub (dwa otwory montażowe). Zaciski należy dokręcić momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu obciążenia (zalecane 4–10 mm² dla obwodów głównych). Przed pierwszym załączeniem sprawdzić poprawność podłączenia cewki sterującej (48 V AC) oraz kierunek obwodu pomocniczego.

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik stanu? W standardowym wyposażeniu nie ma wbudowanego podświetlenia. Stan załączenia można monitorować przez styki pomocnicze 1NO+1NC.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP w dostarczonych danych. Typowo dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjmuje się IP20, ale zalecamy sprawdzenie karty katalogowej w celu uzyskania dokładnych informacji.
• Czy stycznik może pracować w kategorii AC-4 (częste rozruchy/odwracanie)? W danych technicznych podano kategorię AC-1 i AC-3. Stycznik nie jest przystosowany do pracy w AC-4 bez dodatkowego doboru. Dla aplikacji z częstymi rozruchami odwrotnymi należy skonsultować się z producentem.
