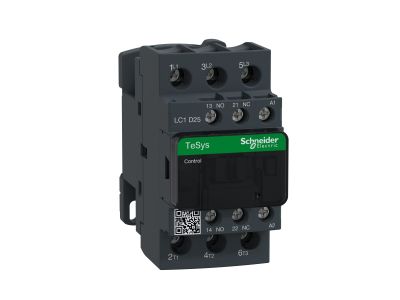

Stycznik mocy TeSys D 25A 3P 11KW 42V AC 1NO 1NC AC-3 zaciski śrubowe | LC1D25D5 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1D25D5 to trójbiegunowy stycznik przeznaczony do aplikacji przemysłowych i automatyki budynkowej. Oferuje prąd znamionowy 25 A w kategorii użytkowania AC-3 (moc 11 kW), co umożliwia bezpieczne załączanie i wyłączanie silników indukcyjnych oraz innych obciążeń o charakterze indukcyjnym. Cewka sterująca 42 V AC 50/60 Hz pozwala na łatwą integrację z układami sterowania niskonapięciowego. Dzięki wbudowanym stykom pomocniczym 1NO+1NC z certyfikatem lustrzanym NC zapewniona jest wysoka pewność sygnalizacji stanu pracy i bezpieczeństwo serwisowe. Szerokość modułu 45 mm oraz możliwość montażu na szynie DIN TH35 lub za pomocą śrub ułatwiają zabudowę w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 25 A AC-3 / moc 11 kW: zapewnia niezawodne sterowanie silnikami o znacznym obciążeniu bez ryzyka przegrzania styków.
• Cewka 42 V AC 50/60 Hz: umożliwia pracę w obwodach sterowania o napięciu bezpiecznym, powszechnie stosowanych w instalacjach przemysłowych.
• Styki pomocnicze 1NO+1NC z lustrzanym NC: gwarantują wiarygodną informację o stanie załączenia stycznika, co jest kluczowe dla diagnostyki i bezpieczeństwa (certyfikat lustrzany NC).
• Zaciski śrubowe: umożliwiają pewne i trwałe podłączenie przewodów – standard w aplikacjach wymagających wysokiej niezawodności połączeń.
• Kompaktowa szerokość 45 mm: oszczędza miejsce w rozdzielnicy, pozwalając na gęstą zabudowę aparatury modułowej.
• Wydajność łączeniowa 3600 cykli/h: zapewnia długą żywotność mechaniczną i elektryczną nawet przy intensywnej eksploatacji w automatyce.

Zgodność z Normami

Stycznik LC1D25D5 posiada certyfikaty zgodności z wieloma międzynarodowymi standardami: IEC, UL, CSA, CCC, EAC oraz Marine. Oznacza to, że produkt spełnia surowe wymagania bezpieczeństwa i jakości w różnych regionach świata. Ponadto objęty jest programem Green Premium (zgodność z RoHS i REACH), co gwarantuje przejrzystość ekologiczną i ułatwia raportowanie środowiskowe.

Zastosowanie

Stycznik TeSys D LC1D25D5 sprawdzi się wszędzie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie obciążeń indukcyjnych, w szczególności silników trójfazowych. Dzięki kompaktowym wymiarom i różnym opcjom montażu znajduje zastosowanie zarówno w rozdzielnicach przemysłowych, jak i w szafach sterowniczych maszyn.

• Sterowanie silnikami elektrycznymi (kategoria AC-3) w układach napędowych – przenośniki, pompy, wentylatory.
• Załączanie i wyłączanie obciążeń rezystancyjnych (kategoria AC-1) – grzałki, piece elektryczne, oświetlenie.
• Impulsowe sterowanie stycznikami większej mocy, przekaźnikami lub wejściami PLC w układach automatyki.
• Współpraca z systemami sterowania opartymi na napięciu 42 V AC – instalacje pomocnicze, zabezpieczenia maszyn.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie można zamocować na szynie DIN TH35 (sprężyna zatrzaskowa) lub przykręcić za pomocą śrub (otwory montażowe). Przed podłączeniem przewodów upewnij się, że przekrój żył jest dobrany do prądu znamionowego (25 A) – zalecany min. 4 mm² Cu dla obwodów głównych. Zaciski śrubowe dokręć momentem zgodnym z dokumentacją producenta (brak danych – stosuj typowe wartości dla zacisków śrubowych, np. 1,2–1,5 Nm). Nie przekraczaj temperatury otoczenia 60°C – w razie potrzeby zapewnij dodatkowe chłodzenie.

FAQ

• Czy stycznik posiada podświetlenie lub diodę LED sygnalizującą pracę? W modelu LC1D25D5 nie przewidziano wbudowanego podświetlenia. Stan załączenia można monitorować za pomocą zewnętrznej sygnalizacji opartej na stykach pomocniczych (1NO+1NC).
• Jaki jest stopień ochrony stycznika? Dane producenta nie podają konkretnej wartości IP. W standardowych warunkach montażu wewnątrz rozdzielnicy przyjmuje się ochronę IP20 (ochrona przed dotykiem palcem). W środowiskach wilgotnych lub zapylonych należy zastosować dodatkową obudowę.
• W jakiej kategorii użytkowania pracuje stycznik? Stycznik przeznaczony jest głównie do kategorii AC-3 (załączanie i wyłączanie silników indukcyjnych) – prąd znamionowy 25 A i moc 11 kW. Może być również używany w kategorii AC-1 (obciążenia rezystancyjne) przy odpowiednim zmniejszeniu obciążenia – szczegóły w karcie katalogowej.
