Stycznik mocy TeSys D 25A 3P 11KW 24V DC 1NO 1NC AC-3 zaciski śrubowe | LC1D256BD Schneider Electric

Opis i Kluczowe Cechy

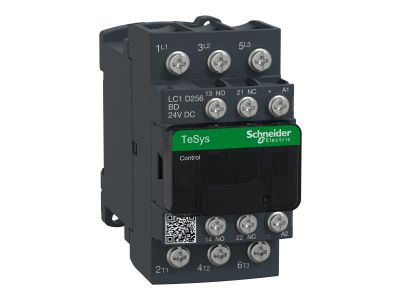

Stycznik mocy TeSys D o symbolu LC1D256BD to trójbiegunowy aparat łączeniowy przystosowany do pracy w kategorii AC-3 z prądem znamionowym 25 A i mocą 11 kW. Wyposażony w cewkę sterującą 24 V DC oraz jeden zestyk pomocniczy zwierny (1NO) i jeden rozwierny (1NC). Zaciski śrubowe zapewniają pewne i trwałe połączenie przewodów. Model ten jest elementem szeroko stosowanej rodziny TeSys D, cenionej za kompaktową budowę i łatwą integrację z systemami sterowania.

• Prąd znamionowy 25 A w kategorii AC-3: gwarantuje bezpieczne załączanie i wyłączanie silników indukcyjnych bez ryzyka przegrzania styków, nawet przy częstych cyklach pracy.
• Moc znamionowa 11 kW (AC-3): umożliwia bezpośrednie sterowanie silnikami o tej mocy, co jest typowym wymaganiem w przemyśle i automatyce budynkowej.
• Cewka sterująca 24 V DC: pozwala na bezpieczne i niezawodne załączanie stycznika niskim napięciem stałym, idealne do układów sterowania z PLC lub przekaźnikami.
• Styki pomocnicze 1NO + 1NC: dostarczają sygnałów zwrotnych o stanie stycznika (np. do PLC, lamp sygnalizacyjnych), co ułatwia diagnostykę i automatyzację procesów.
• Zaciski śrubowe: zapewniają solidne, odporne na wibracje połączenie przewodów o odpowiednim przekroju, co zwiększa niezawodność instalacji.

Zgodność z Normami

Stycznik TeSys D LC1D256BD został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jego parametry i konstrukcja odpowiadają wymaganiom standardów DIN, co gwarantuje bezpieczną eksploatację w typowych warunkach przemysłowych.

Zastosowanie

Stycznik mocy TeSys D znajduje zastosowanie w szerokim zakresie układów rozruchowych i sterowania silnikami. Dzięki swojej uniwersalności sprawdza się zarówno w prostych instalacjach, jak i w zaawansowanych systemach automatyki.

• Sterowanie silnikami indukcyjnymi w trybie liniowym (bezpośrednie załączanie/wyłączanie) – idealny do pomp, wentylatorów, sprężarek.
• Budowa rozruszników nawrotnych umożliwiających zmianę kierunku obrotów silnika bez dodatkowych układów.
• Realizacja przełączników gwiazda/trójkąt do łagodnego rozruchu silników o większej mocy.
• Sterowanie odbiornikami w automatyce budynkowej i przemysłowej (np. oświetlenie, siłowniki) jako element systemu PLC.

Wskazówki Montażowe

Montaż stycznika oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i cewki sterującej. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (standardowa szyna 35 mm) lub bezpośrednio na płycie montażowej przy użyciu dołączonych otworów. Dokręć zaciski śrubowe momentem zgodnym z dokumentacją producenta – zbyt niski moment może powodować przegrzewanie, zbyt wysoki – uszkodzenie styków. Przekrój przewodów dobierz do prądu znamionowego 25 A (zalecane min. 4 mm² dla miedzi w instalacjach przemysłowych).

FAQ

• Czy stycznik LC1D256BD jest wyposażony w podświetlenie? Nie – model ten nie posiada wbudowanego podświetlenia. Ewentualną sygnalizację stanu można zrealizować poprzez styki pomocnicze (1NO/1NC) podłączone do lampki lub wejścia PLC.
• Jaki stopień ochrony (IP) ma ten stycznik? Producent nie podaje stopnia ochrony dla samego aparatu. W typowych warunkach przemysłowych stycznik montowany jest w rozdzielnicy o odpowiednim IP (np. IP54), co zabezpiecza go przed pyłem i wilgocią.
• Czy stycznik może pracować w kategorii AC-4? Parametr kategorii AC-3 jest podany w danych katalogowych. Dla aplikacji wymagających częstego łączenia prądów przeciążeniowych (np. hamowanie przeciwwłączeniowe) zaleca się dobór aparatu do konkretnej kategorii – w razie wątpliwości sprawdź dokumentację techniczną producenta.
