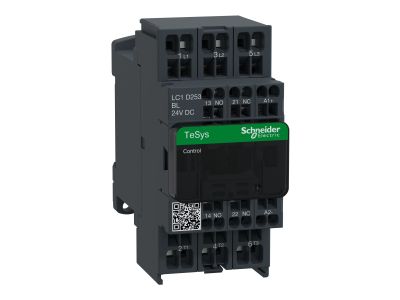

Stycznik mocy TeSys D 25A 3P 11KW 24V DC 1NO 1NC AC-3 zaciski sprężynowe | LC1D253BL Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o symbolu LC1D253BL to urządzenie przeznaczone do sterowania silnikami i odbiornikami w układach trójfazowych. Prąd znamionowy 25 A w kategorii AC-3 pozwala na bezpieczne przełączanie obciążeń do 11 kW, co czyni go odpowiednim do zastosowań przemysłowych. Trzy bieguny główne oraz wbudowane styki pomocnicze 1NO+1NC zapewniają elastyczność w układach sterowania. Cewka sterująca 24 V DC umożliwia bezpośrednie sterowanie z układów automatyki. Zaciski sprężynowe przyspieszają montaż i zwiększają niezawodność połączeń.

• Prąd znamionowy 25 A (AC-3): Gwarantuje niezawodną pracę przy obciążeniach silnikowych do 11 kW, bez ryzyka przegrzania styków.
• 3 bieguny główne: Umożliwiają przełączanie wszystkich faz w układach trójfazowych, niezbędne w rozrusznikach silników.
• Styki pomocnicze 1NO+1NC: Pozwalają na realizację dodatkowych funkcji sygnalizacyjnych lub blokad bez konieczności stosowania dodatkowych modułów.
• Cewka 24 V DC: Ułatwia integrację z systemami sterowania niskonapięciowego (PLC, przekaźniki) – bezpieczne napięcie sterujące.
• Zaciski sprężynowe: Skracają czas montażu i zapewniają pewny docisk przewodów, odporny na wibracje.

Zgodność z Normami

Stycznik TeSys D LC1D253BL został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik mocy TeSys D znajduje zastosowanie w układach sterowania silnikami oraz innych odbiornikach trójfazowych, gdzie wymagana jest wysoka trwałość łączeniowa.

• Rozruszniki silników (liniowe, nawrotne, gwiazda/trójkąt) w maszynach przemysłowych.
• Sterowanie pompami, wentylatorami, sprężarkami i taśmociągami.
• Zastosowania w automatyce budynkowej – włączanie/wyłączanie wydajnych odbiorników trójfazowych.
• Układy impulsowe do styczników pomocniczych lub przekaźników w szafach sterowniczych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i rozładuj kondensatory. Stycznik przeznaczony jest do montażu na szynie TH35 (zgodnie z DIN) lub na płycie montażowej. Dokręcaj zaciski sprężynowe z momentem określonym w dokumentacji producenta. Przekrój przewodów dobierz do prądu znamionowego (max. 25 A) i warunków montażu.

FAQ

• Czy stycznik posiada podświetlenie? Stycznik mocy TeSys D LC1D253BL nie jest wyposażony w podświetlenie. Stan załączenia można kontrolować za pomocą styków pomocniczych lub wskaźnika zewnętrznego.
• Jaki jest tryb pracy styków głównych? Styki główne są przystosowane do kategorii AC-3 (silniki klatkowe), co zapewnia wysoką trwałość łączeniową przy rozruchu i zatrzymaniu silników.
• Czy mogę sterować stycznikiem bezpośrednio z PLC? Tak, napięcie cewki 24 V DC jest kompatybilne z typowymi wyjściami cyfrowymi PLC. Należy jednak sprawdzić obciążalność wyjścia i ewentualnie zastosować przekaźnik pośredniczący.
