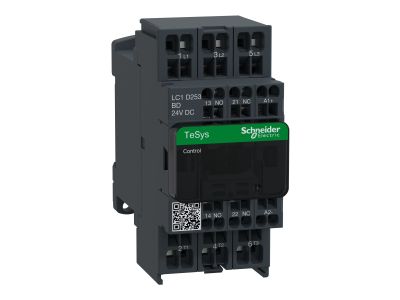

Stycznik mocy TeSys D 25A 3P 11KW 24V DC 1NO 1NC AC-3 zaciski sprężynowe | LC1D253BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy Schneider Electricder Electric TeSys D o symbolu LC1D253BD to kompaktowe urządzenie przeznaczone do załączania i wyłączania obwodów silnikowych w kategorii AC-3. Prąd znamionowy 25 A pozwala na obsługę silników o mocy do 11 kW, a cewka zasilana napięciem 24 V DC (stałym) zapewnia bezpieczne sterowanie w układach automatyki. Trzy bieguny główne i wbudowane styki pomocnicze 1NO + 1NC umożliwiają pełną kontrolę pracy odbiornika. Wyposażony w zaciski sprężynowe, co skraca czas montażu i eliminuje ryzyko obluzowania połączeń.

• Prąd znamionowy 25 A (AC-3): Umożliwia bezpieczne załączanie silników o mocy do 11 kW bez ryzyka przegrzewania styków.
• Cewka sterująca 24 V DC: Niskie napięcie sterowania zwiększa bezpieczeństwo personelu i ułatwia integrację z systemami PLC.
• Styki pomocnicze 1NO + 1NC: Wbudowany zestaw styków pozwala na realizację sygnalizacji stanu pracy lub dodatkowych funkcji sterujących bez konieczności stosowania osobnych modułów.
• Zaciski sprężynowe: Montaż bez użycia narzędzi – szybkie i pewne podłączanie przewodów, redukcja czasu instalacji oraz eliminacja luzów mechanicznych.
• 3 bieguny (3P): Kompletne przełączanie trzech faz silnika trójfazowego w jednej obudowie – oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Stycznik produkowany zgodnie z wymaganiami europejskich norm bezpieczeństwa i posiada certyfikat CE. Oznacza to, że spełnia rygorystyczne kryteria jakości i ochrony przed porażeniem prądem, co potwierdza jego przydatność w instalacjach przemysłowych oraz w automatyce budynkowej.

Zastosowanie

Dzięki kategorii pracy AC-3 i dopuszczalnej mocy 11 kW stycznik TeSys D znajduje zastosowanie w typowych układach napędowych oraz w systemach sterowania maszynami.

• Sterowanie trójfazowymi silnikami asynchronicznymi w rozrusznikach liniowych i nawrotnych.
• Realizacja przełączania gwiazda/trójkąt w instalacjach o mocy do 11 kW.
• Współpraca z przekaźnikami przeciążeniowymi w układach zabezpieczenia silników.
• Integracja z systemami PLC i sterownikami – cewka 24 V DC ułatwia bezpośrednie sterowanie z wyjść cyfrowych.

Wskazówki Montażowe

Montaż i podłączenie stycznika powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia 25 A oraz temperatury otoczenia.

FAQ

• Czy stycznik można stosować w obwodach prądu przemiennego? Tak – kategoria AC-3 jest przeznaczona właśnie do pracy w sieciach prądu przemiennego przy załączaniu silników. Cewka wymaga jednak zasilania prądem stałym 24 V DC.
• Jakie są zalety zacisków sprężynowych w porównaniu do śrubowych? Zaciski sprężynowe umożliwiają szybki montaż bez użycia narzędzi, zapewniają stałą siłę docisku niezależną od wibracji i nie wymagają kontroli momentu dokręcania.
• Co oznaczają styki pomocnicze 1NO + 1NC? Jeden normalnie otwarty (NO) i jeden normalnie zamknięty (NC) styk pomocniczy – służą do sygnalizacji stanu załączenia stycznika lub do realizacji blokad w układzie sterowania.
