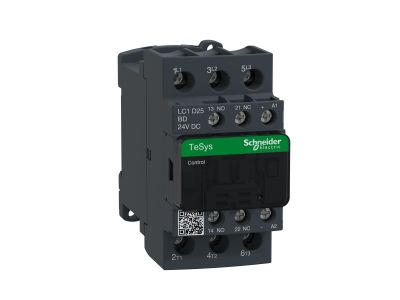

Stycznik mocy TeSys D 25A 3P 11KW 24V DC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D25BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D25BD to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 25 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 11 kW przy napięciu 400 V. Wyposażenie w cewkę zasilaną napięciem 24 V DC (prąd stały) sprawia, że stycznik idealnie integruje się z nowoczesnymi systemami sterowania PLC, minimalizując pobór energii i zapewniając stabilną pracę układu automatyki.

• Konfiguracja styków: Urządzenie posiada 3 bieguny główne oraz zintegrowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), co umożliwia budowę zaawansowanych układów sygnalizacji i blokad elektrycznych.
• Zaciski skrzynkowe: Zastosowanie solidnych zacisków skrzynkowych gwarantuje pewne trzymanie przewodów i minimalizuje rezystancję przejścia, co jest kluczowe przy długotrwałym obciążeniu.
• Trwałość mechaniczna: Seria TeSys D słynie z wysokiej odporności na cykle łączeniowe, co przekłada się na długą żywotność bezawaryjną nawet w trudnych warunkach eksploatacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach na całym świecie. Stycznik spełnia wymagania normy IEC 60947-4-1 dotyczącej aparatury niskonapięciowej, a także posiada certyfikaty UL oraz CSA. Dzięki pełnej zgodności z dyrektywami RoHS i REACH, urządzenie jest przyjazne dla środowiska i wolne od substancji niebezpiecznych, co potwierdza deklaracja Green Premium.

Zastosowanie

Styczniki TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Są dedykowane do realizacji rozruszników silnikowych typu bezpośredniego (liniowego), układów nawrotnych (lewo/prawo) oraz zaawansowanych przełączników gwiazda-trójkąt. Dzięki możliwości współpracy z autotransformatorami, model LC1D25BD sprawdza się w systemach HVAC, sterowaniu pompami, wentylatorami oraz w liniach produkcyjnych, gdzie wymagana jest wysoka niezawodność łączenia obciążeń indukcyjnych.

Wskazówki Montażowe

Montaż stycznika jest intuicyjny i może być realizowany na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków skrzynkowych, aby zapobiec przegrzewaniu się styków. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego 25 A. Dzięki kompaktowej szerokości, stycznik pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej, a dedykowane akcesoria Schneider Electric umożliwiają szybką rozbudowę o dodatkowe bloki styków pomocniczych lub moduły przeciwprzepięciowe.

FAQ

• Czy cewka 24V DC wymaga dodatkowego modułu przeciwprzepięciowego? Model LC1D25BD posiada wbudowaną diodę ograniczającą przepięcia, co chroni wyjścia tranzystorowe sterowników PLC przed uszkodzeniem.
• Czy mogę zamontować ten stycznik w dowolnej pozycji? Tak, styczniki TeSys D dopuszczają montaż w różnych pozycjach, jednak zaleca się montaż pionowy dla optymalnego odprowadzania ciepła.
• Jakie są główne zalety zacisków skrzynkowych w tym modelu? Zaciski te zapewniają większą powierzchnię styku z przewodem i są odporne na poluzowanie pod wpływem wibracji, co zwiększa bezpieczeństwo instalacji.
