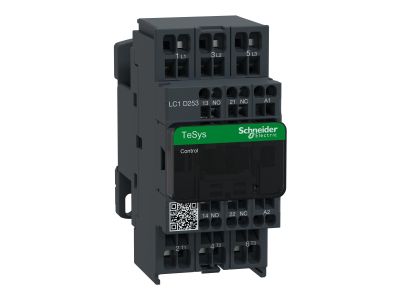

Stycznik mocy TeSys D 25A 3P 11KW 24V AC 1NO 1NC AC-3 zaciski sprężynowe | LC1D253B7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o symbolu LC1D253B7 to 3-biegunowe urządzenie przeznaczone do łączenia obwodów silnikowych w kategorii AC-3. Prąd znamionowy 25 A i moc 11 kW pozwalają na niezawodne sterowanie odbiornikami o znacznym obciążeniu, a cewka 24 V AC umożliwia łatwe wysterowanie z układów automatyki. Wyposażony w jeden zwierny i jeden rozwierny styk pomocniczy (1NO+1NC) oraz zaciski sprężynowe, które przyspieszają i upraszczają montaż bez użycia narzędzi.

• Prąd znamionowy 25 A / moc 11 kW (AC-3): Bezpieczna praca z silnikami indukcyjnymi o dużym prądzie rozruchu – stycznik radzi sobie z przeciążeniami bez ryzyka przegrzania styków.
• Cewka 24 V AC: Niskie napięcie sterowania zwiększa bezpieczeństwo operatora i ułatwia integrację z modułami PLC oraz przekaźnikami.
• Zaciski sprężynowe: Szybki i pewny montaż przewodów bez dokręcania śrub – oszczędność czasu podczas instalacji i eliminacja ryzyka poluzowania połączeń.
• Styki pomocnicze 1NO + 1NC: Gotowe sygnalizowanie stanu stycznika lub realizacja blokad bez konieczności dokupowania dodatkowych modułów.
• Kategoria użytkowania AC-3: Dedykowana do łączenia i rozłączania silników pierścieniowych oraz klatkowych podczas pracy – wysoka trwałość łączeniowa.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z wymaganiami norm międzynarodowych i posiada certyfikat CE. Jako element serii TeSys D spełnia standardy bezpieczeństwa i niezawodności obowiązujące w instalacjach przemysłowych oraz budynkowych.

Zastosowanie

Stycznik mocy LC1D253B7 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub automatyczne załączanie i wyłączanie odbiorników trójfazowych. Dzięki kompaktowej budowie i niskiemu napięciu sterowania sprawdza się w nowoczesnych szafach sterowniczych.

• Sterowanie silnikami elektrycznymi (pompy, wentylatory, sprężarki) w kategorii AC-3.
• Załączanie i odłączanie nagrzewnic, klimatyzatorów oraz innych obciążeń rezystancyjnych i indukcyjnych.
• Współpraca z przekaźnikami termicznymi i przetwornikami w układach automatyki przemysłowej.
• Realizacja sekwencji rozruchowych i blokad w maszynach produkcyjnych oraz instalacjach HVAC.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Urządzenie jest przystosowane do montażu na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Przekrój przewodów należy dobrać do wartości prądu znamionowego (25 A) oraz spodziewanego obciążenia. Dokręcanie zacisków sprężynowych nie wymaga narzędzi – wystarczy wsunąć odizolowany przewód do oporu. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia cewki (24 V AC) oraz styków pomocniczych.

FAQ

• Jakie jest napięcie cewki tego stycznika? Cewka jest przystosowana do napięcia 24 V AC.
• Jakie zalety mają zaciski sprężynowe? Zapewniają szybki, pewny i beznarzędziowy montaż przewodów – redukują czas instalacji i eliminują ryzyko poluzowania połączenia.
• Do czego służy kategoria użytkowania AC-3? AC-3 jest przeznaczona do łączenia i wyłączania silników indukcyjnych z rozruchem i wybiegiem – stycznik pracuje w tych warunkach z wysoką trwałością łączeniową.
